حداکثر اندازه سنگدانه در بتن؛ تمایز MSA و NMSA، اثرات ریزساختاری و محاسبات کارگاهی

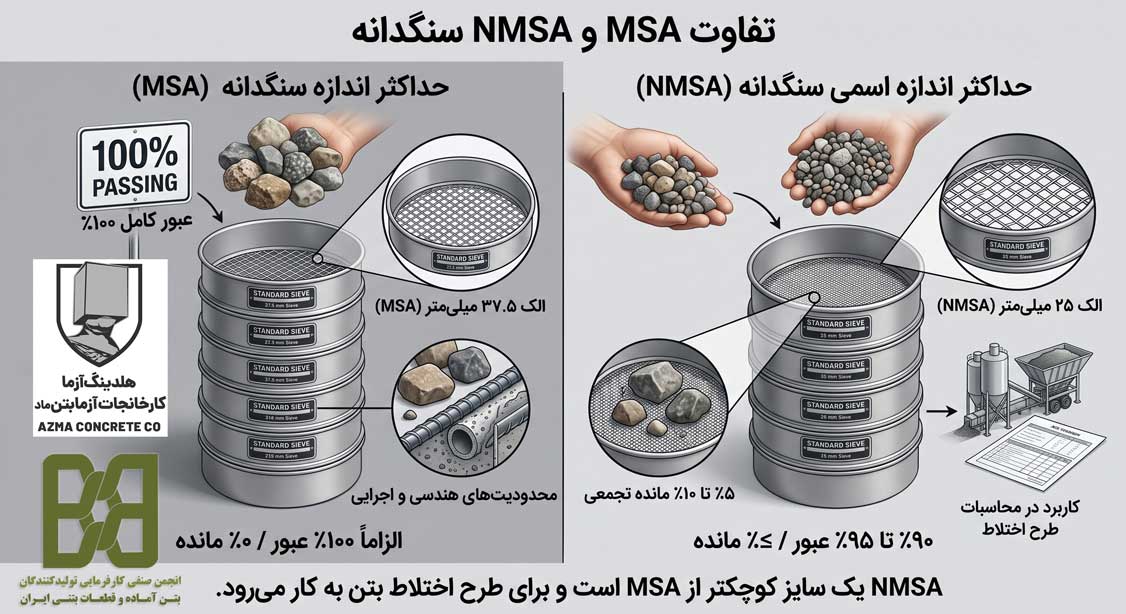

طبق تعاریف استانداردهای ASTM C125، ASTM C33 و مبحث نهم مقررات ملی ساختمان، حداکثر اندازه سنگدانه (MSA) کوچکترین روزنه الک استانداردی است که تمام ذرات نمونه سنگدانه (۱۰۰ درصد وزنی) الزاماً از آن عبور میکنند. در نقطه مقابل، حداکثر اندازه اسمی سنگدانه (NMSA) یک رده تجاری استاندارد است؛ یعنی کوچکترین الکی که درصد مانده تجمعی بر روی آن بسته به رده دانهبندی از ۵ تا ۱۰ درصد وزنی فراتر نمیرود (حداقل ۹۰ تا ۹۵ درصد عبوری).
انتخاب ابعاد سنگدانه درشت در فاز تدوین طرح اختلاط بتن، موازنهای میان صرفه اقتصادی و الزامات رئولوژیکی-مکانیکی سازه است. بهکارگیری سنگدانه درشتتر در محدوده مجاز، سطح ویژه کل ذرات (Specific Surface Area) را کاسته و تقاضای آب اختلاط را تقلیل میدهد. این صرفهجویی، مصرف سیمان در نسبت آب به سیمان ثابت (W/C) را پایین آورده، حرارت هیدراتاسیون و جمعشدگی ناشی از خشک شدن (Drying Shrinkage) را مهار میکند.
با این وجود، نادیده گرفتن هندسه شبکه میلگردها و دانههای سوزنی و پولکی، پیامدهای سنگینی نظیر پدیده پلزدگی سنگدانه، انسداد پمپ و کرمو شدن المانهای باربر سازه را ایجاد خواهد کرد.
تعریف فنی و تفاوت اساسی MSA و NMSA در آییننامهها
در صنعت تولید مصالح و استاندارد ASTM C33، تفاوت این دو شاخص فراتر از یک تفریق ساده جبری است:
۱. تعریف Maximum Aggregate Size (MSA)
حداکثر اندازه سنگدانه (MSA) به کوچکترین الک استانداردی اطلاق میشود که تمام دانهها از آن رد شوند (مانده تجمعی = ۰٪). این پارامتر در ارزیابی لولههای پمپ، خروجی سنگشکنها و دریچه باکتها به عنوان خط قرمز فیزیکی ذرات استفاده میشود.
۲. تعریف Nominal Maximum Aggregate Size (NMSA)
اندازه اسمی، برچسب دامنه دانهبندی سنگدانه در بازار مصرف است. برخلاف یک باور غلط، الک MSA همیشه یک سایز بالاتر از NMSA نیست؛ بلکه تابع رده استاندارد در جدول ASTM C33 است:
- سایز ۵۷ تجاری (NMSA = 25 mm یا "۱): مانده روی الک ۱ اینچ مجاز است بین ۰ تا ۵ درصد باشد، در حالی که روی الک ۱.۵ اینچ عبور باید ۱۰۰ درصد باشد.
- سایز ۶۷ تجاری (NMSA = 19 mm یا "۳/۴): مانده روی الک ۳/۴ اینچ میتواند تا ۱۰ درصد باشد، اما عبور از الک ۱ اینچ باید ۱۰۰ درصد باشد.
- سایز ۳۵۷ تجاری (NMSA = 50 mm یا "۲): روی الک ۲ اینچ تا ۱۰ درصد مانده مجاز است، اما الک MSA آن الک ۲.۵ اینچ (۶۳ میلیمتر) خواهد بود.
ضوابط سه گانه آییننامه بتن در انتخاب سنگدانه (مبحث نهم و ACI 318)
بر اساس ضوابط مبحث نهم و استاندارد ACI 318، اندازه اسمی سنگدانه (NMSA) باید همزمان در این سه رابطه هندسی صدق کند:

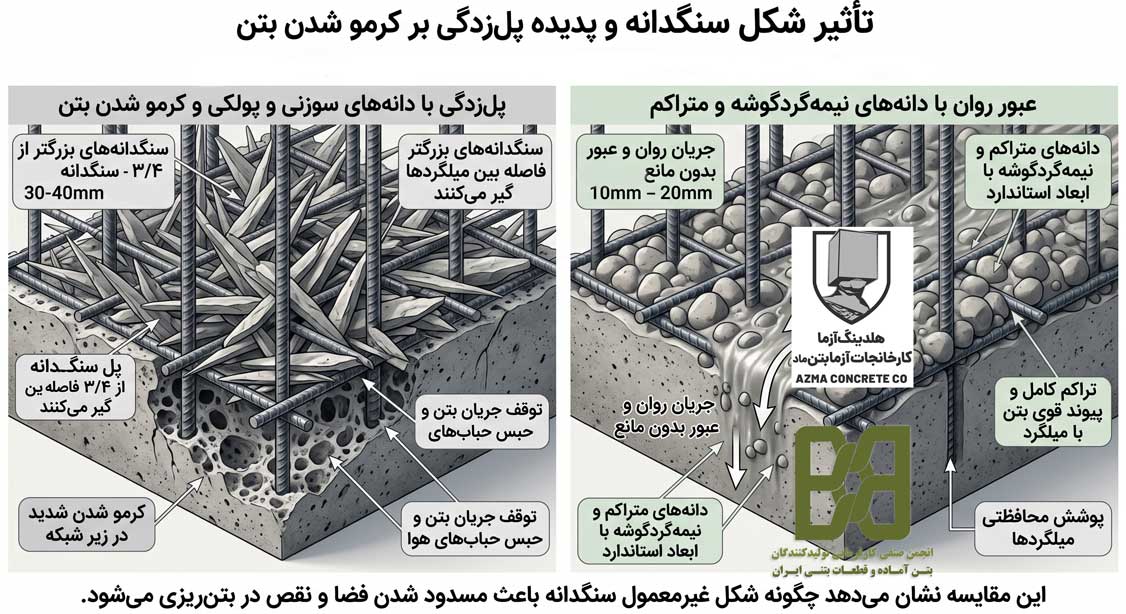

نقش شکل هندسی و بافت سطحی در پدیده پلزدگی (Bridging)
کنترل ابعاد نباید تنها به فواصل خطی میلگردها خلاصه شود. طبق ASTM D4791، شکل هندسی ذرات نقشی سرنوشتساز در انسداد ایفا میکند:
دانههای سوزنی و پولکی با نسبت طول به ضخامت بالاتر از ۳، هنگام ورود به شبکه خاموتها به شکل افقی مستقر شده و حتی در شرایطی که سایز سنگدانه کمتر از فاصله مجاز باشد، دهانه را مسدود و ایجاد حفرههای خالی (کرمو) میکنند. در صورت بالا بودن درصد این دانهها، تدوین اصولی طرح اختلاط بر پایه اسلامپ و کارایی بتن الزامی است.
مثال محاسباتی کارگاهی: تعیین NMSA مجاز در ستون بتنآرمه
فرض کنید مقطع ستونی با مشخصات زیر در دست اجرا است:
- ابعاد مقطع: ۴۰۰ در ۴۰۰ میلیمتر
- آرماتورهای طولی: ۸ عدد میلگرد نمره ۲۵ (Phi 25)
- خاموت: نمره ۱۰ (Phi 10) | پوشش بتنی خالص (کاور اسمی): ۴۰ میلیمتر
عرض هسته داخل خاموتها: ۳۰۰ = (۱۰ + ۴۰) × ۲ - ۴۰۰ میلیمتر
با وجود ۳ میلگرد در این راستا، ۲ دهانه آزاد وجود دارد:
حداکثر اندازه اسمی مجاز برابر با کوچکترین مقدار حاصله یعنی ۴۰ میلیمتر است. با این حال، جهت تضمین تراکم بینقص در کاور و سهولت پمپاژ با لوله ۵ اینچ (حداکثر مجاز ۴۱.۶ میلیمتر)، گزینه استاندارد و مطمئن در کارگاه سنگدانه نمره ۱۹ یا ۲۵ میلیمتر (سایز تجاری ۵۷ یا ۶۷) خواهد بود.
جدول مقایسه محدودیتهای ابعادی سنگدانه
| ضابطه اجرایی و هندسی | اندازه مجاز (NMSA) | ریسک عدم رعایت | مرجع استاندارد |
|---|---|---|---|
| فاصله جداره قالبها | b_min / 5 | کرمو شدن لبهها و عدم حصول نمای صاف | مبحث ۹ / ACI 318 |
| فاصله بین میلگردها | 0.75 × s_clear | تشکیل پل دانهای و پوک شدن بتن زیر میلگرد | مبحث ۹ / ASTM C33 |
| ضخامت دال و دالمجوف | h_slab / 3 | ترکهای طولی سراسری و ضعف پوشش | آییننامه آبا |
| پوشش بتنی (کاور) | ≤ C_nom | نفوذ رطوبت، تسریع خوردگی و تخریب میلگرد | مبحث ۹ (فصل دوام) |
| لوله پمپ (سنگدانه شکسته) | D_pipe / 3 | انسداد لولهها (Plug) و خطر پسزدن پمپ | ACI 304.2R |

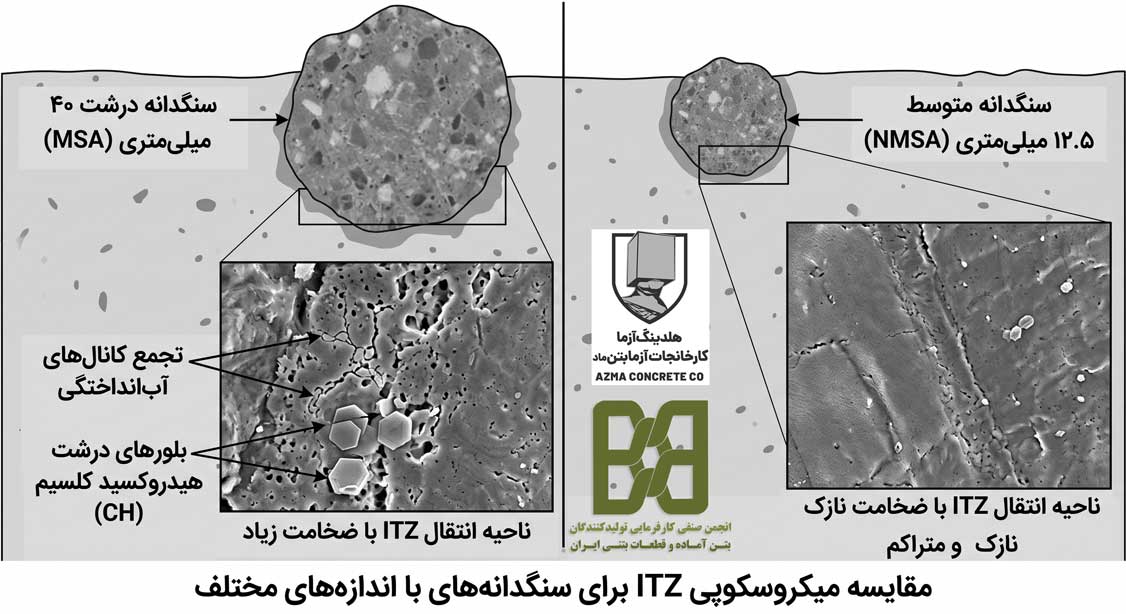

اثرات اندازه سنگدانه بر مقاومت فشاری، خمشی و ناحیه انتقال (ITZ)
این تفکر که «سنگدانه درشتتر مقاومت بتن را بالا میبرد»، در علوم ریزساختاری بتن مردود است:
- در بتنهای معمولی (زیر ۳۰ مگاپاسکال): سنگدانه درشتتر به دلیل کاستن از آب موردنیاز، نسبت آب به سیمان را کم کرده و مقاومت فشاری را بهبود میبخشد.
- در بتنهای پرمقاومت (بالای ۵۰ مگاپاسکال): سنگدانه درشتتر مقاومت فشاری را افت میدهد؛ زیرا تجمع آبانداختگی در زیر دانههای بزرگ، فاز بینسطحی (ITZ) را متخلخل و ضعیف میکند. در این ردهها، NMSA به ۱۰ تا ۱۲.۵ میلیمتر محدود میگردد.
- در مقاومت کششی و خمشی (مدول گسیختگی): در تمام ردههای بتن، سنگدانه درشتتر به دلیل ایجاد نقاط تمرکز تنش، مقاومت کششی و خمشی را کاهش میدهد.
کنترل دانهبندی در آزمایشگاه مقاومت مصالح (ASTM C136)
جهت حصول اطمینان از اصالت مصالح، آزمون الک به ترتیب زیر در آزمایشگاه بتن صورت میگیرد:
- نمونهبرداری همگن به روش چارکبندی بر اساس استانداردهای ASTM D75 و C702.
- خشککردن نمونه در آون حرارتی در دمای ۱۱۰ درجه سانتیگراد تا رسیدن به وزن ثابت.
- چیدمان الکها دقیقاً متناسب با سایز تجاری هدف (مثلاً الکهای "۱.۵، "۱، "۱/۲، نمره ۴ و نمره ۸ برای رده ۵۷).
- تکان دادن مکانیکی با شیکر کالیبره به مدت ۱۰ الی ۱۵ دقیقه.

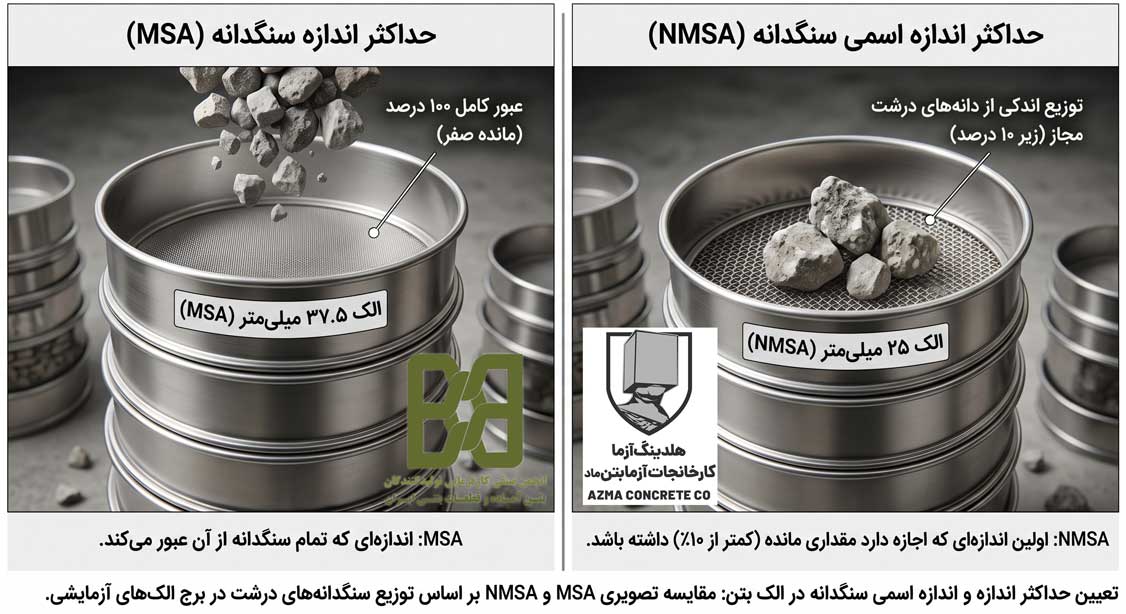

- تعیین MSA (الکی با مانده دقیقاً صفر درصد) و NMSA (نخستین الکی که مانده روی آن منطبق بر جدول رده استاندارد باشد).
برای پایش دورهای دانهبندی و کنترل دقیق مصالح سنگی ورودی به پروژه، انجام دورهای آزمایش دانهبندی سنگدانه ضامن انطباق با مبحث نهم و جلوگیری از دوبارهکاریهای پرهزینه کارگاهی خواهد بود.
پرسشهای متداول مهندسی (FAQ)
۱. آیا سنگدانه درشتتر همیشه مقاومت فشاری و خمشی بتن را بالا میبرد؟ خیر. در بتنهای معمولی (مقاومت زیر ۳۰ مگاپاسکال)، سنگدانه درشتتر مصرف آب را کاسته و به صورت غیرمستقیم مقاومت فشاری را بهبود میدهد؛ اما در بتنهای پرمقاومت، مقاومت فشاری با افزایش اندازه سنگدانه به شدت افت میکند. از طرف دیگر، مقاومت خمشی و کششی در تمامی ردههای بتن با درشتتر شدن سنگدانهها به دلیل تمرکز تنش در فاز آسیبپذیر ITZ کاهش مییابد.
۲. تفاوت عملی الک تعیینکننده MSA و NMSA طبق ASTM C33 چیست؟ الک تعیینکننده MSA کوچکترین الکی است که ۱۰۰ درصد وزنی نمونه از آن رد میشود (مانده تجمعی صفر درصد). الک تعیینکننده NMSA، الکی است که بر مبنای جدول ردهبندی استاندارد (مانند سایز ۵۷ یا ۶۷) ممکن است مقداری مصالح روی آن باقی بماند، اما این مقدار نوعاً نباید از ۵ تا ۱۰ درصد وزنی کل نمونه فراتر رود.
۳. چرا سنگدانههای سوزنی و پولکی حتی با رعایت ضابطه سهچهارم فاصله میلگردها گیر میکنند؟ چون معیار ضابطه آییننامه بر مبنای فرضیات ذرات متقارن است. ذرات سوزنی و پولکی دارای نسبت طول یا عرض به ضخامت بالاتر از ۳ هستند. این دانهها هنگام سقوط و عبور از فضای بین آرماتورها، به صورت عرضی قرار گرفته، دهانه عبور خمیر را سد میکنند و باعث بروز پدیده پلزدگی و کرمو شدن بتن میشوند.
۴. برای پمپاژ بتن با دکل، حداکثر اندازه مجاز سنگدانه چگونه تعیین میشود؟ طبق راهنمای ACI 304.2R، حداکثر اندازه اسمی سنگدانه شکسته نباید از یکسوم (۳۳ درصد) قطر داخلی لوله انتقال پمپ و برای سنگدانههای گردگوشه طبیعی از ۴۰ درصد قطر لوله فراتر رود. در لولههای متداول ۵ اینچی (۱۲۵ میلیمتر)، حداکثر NMSA مجاز برای سنگدانه شکسته ۴۰ میلیمتر است، اما در عمل برای سهولت پمپاژ و کاهش استهلاک، سایزهای ۱۹ یا ۲۵ میلیمتر ترجیح داده میشوند.
