دانه بندی سنگدانه در بتن چیست؟ [تحلیل تخصصی + جدول استانداردها]
دانه بندی سنگدانه در بتن فرآیند تعیین و تنظیم توزیع ابعادی ذرات سنگی (سنگدانه ریز و درشت) در ماتریس بتن است که بر اساس درصد وزنی عبوری یا مانده از الکهای استاندارد ارزیابی میشود. این مشخصه با بهینهسازی نسبت فضای خالی، ساختار اسکلتی بتن را برای دستیابی به حداکثر تراکم، دوام و مقاومت فشاری تثبیت میکند.
سنگدانهها حدود ۶۰ تا ۷۵ درصد از حجم کل بتن را تشکیل میدهند؛ از این رو رفتار رئولوژیک بتن تازه و مشخصات مکانیکی بتن سختشده تابع مستقیم توزیع ذرات سنگی است. عدم توازن در این توزیع ابعادی، افزایش فضای خالی بین ذرات (Void Ratio) را در پی دارد که مستقیماً به مصرف بیش از حد خمیر سیمان، بالا رفتن حرارت هیدراتاسیون، انقباض ناشی از خشک شدن (Drying Shrinkage) و در نهایت افت شدید مقاومت بتن آماده منجر میگردد. رعایت اصول دانهبندی طبق مراجع استاندارد بینالمللی نظیر ASTM C33 و الزامات استاندارد ملی ۳۰۲ بتن، نخستین گام در طرح اختلاط علمی و مهندسی است.
چرا دانهبندی سنگدانه در بتن قلب تپنده مقاومت سازه است؟
در تکنولوژی بتن پیشرفته، دستیابی به حداکثر چگالی بسته (Packing Density) هدف اصلی طراحی اسکلت دانهای است. اگر ابعاد سنگدانهها به گونهای چیده شوند که ذرات ریزتر فضای خالی بین ذرات درشتتر را به طور کامل پر کنند، حجم تخلخل کل ساختار سنگدانهای به حداقل ممکن میرسد.
۱. اثر بر حجم فضای خالی (Void Ratio) و نسبت آب به سیمان (W/C)
هنگامی که دانه بندی سنگدانه در بتن غیریکنواخت باشد، حجم حفرهها افزایش مییابد. برای دستیابی به بتنی همگن، این حفرات باید توسط خمیر سیمان پر شوند. با افزایش فضای خالی، نیاز به آب و سیمان برای رسیدن به یک اسلامپ مشخص بالا میرود. از آنجا که نسبت آب به سیمان (W/C) مهمترین متغیر تعیینکننده مقاومت فشاری طبق قانون آبرامز (Abrams’ Law) است، هرگونه افزایش در آب اختلاط به افت مقاومت و افزایش تخلخل مویین (Capillary Porosity) میانجامد.
۲. کنترل پدیده جمعشدگی (Shrinkage) و ترکخوردگی
سنگدانهها نقش محدودکننده (Restraining Effect) در برابر انقباض خمیر سیمان دارند. دانهبندی نامناسب با افزایش حجم خمیر سیمان، پتانسیل جمعشدگی ناشی از خشک شدن (Drying Shrinkage) و جمعشدگی خودزا (Autogenous Shrinkage) را در بتنهای با مقاومت بالا تشدید میکند و باعث توسعه ریزترکها (Micro-cracks) در ناحیه انتقال بینسطحی (ITZ) میشود.
۳. دوام در برابر نفوذپذیری و تهاجم شیمیایی
یک اسکلت دانهای با تراکم بالا، مسیرهای نفوذ یونهای مهاجم (نظیر کلرید و سولفات) و پدیده کربناتاسیون را مسدود کرده و پایسیل جمعشدگی ناشی از خشک شدن (Drying Shrinkage) و جمعشدگی خودزا (Autogenous Shrinkage) را در بتنهای با مقاومت بالا تشدید میکند و باعث توسعه ریزترکها (Micro-cracks) در ناحیه انتقال بینسطحی (ITZ) میشود.
۳. دوام در برابر نفوذپذیری و تهاجم شیمیایی
یک اسکلت دانهای با تراکم بالا، مسیرهای نفوذ یونهای مهاجم (نظیر کلرید و سولفات) و پدیده کربناتاسیون را مسدود کرده و پایایی بتن سختشده را در شرایط محیطی سخت تضمین مینماید.

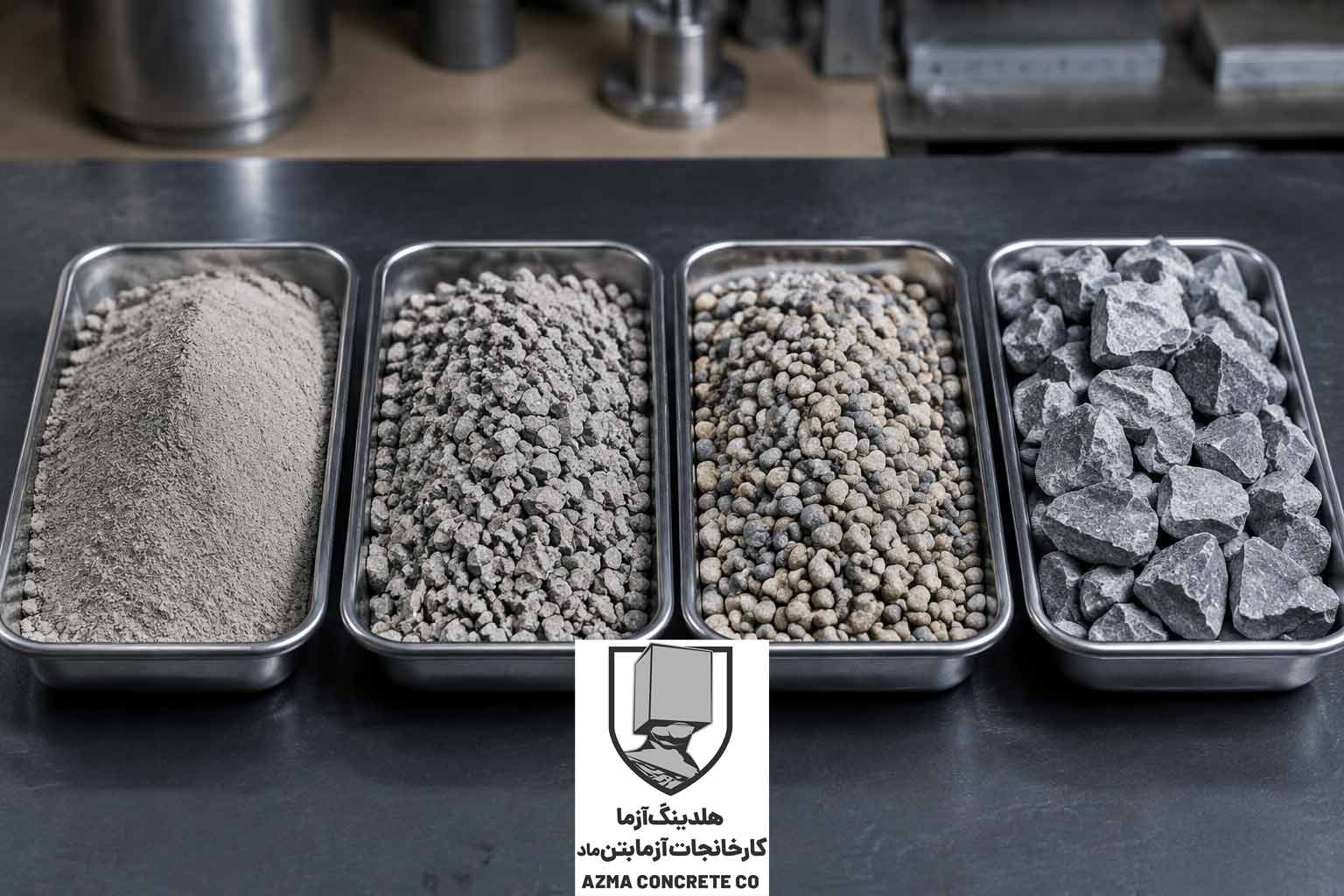

دستهبندی سنگدانهها بر اساس ابعاد و الکهای استاندارد
طبق استانداردهای ASTM C125 و استاندارد ملی ایران شماره ۳۰۲، سنگدانهها از نظر اندازه به دستههای زیر تقسیم میشوند:
- فیلر (Filler): ذرات با اندازه کمتر از ۷۵ میکرون (ردشده از الک شماره ۲۰۰) که نقش پرکننده میکروسکوپی و بهبود رئولوژی را ایفا میکنند.
- سنگدانه ریز یا ماسه (Fine Aggregate): ذرات عبوری از الک ۴.۷۵ میلیمتر (الک شماره ۴) و مانده روی الک ۷۵ میکرون (شماره ۲۰۰).
- سنگدانه درشت یا شن (Coarse Aggregate): ذرات مانده روی الک ۴.۷۵ میلیمتر که بر اساس حداکثر اندازه اسمی سنگدانه (NMSA) طبقهبندی میشوند. جهت بررسی کاربریهای مختلف این متریالها، بخش انواع بتن آماده را مطالعه کنید.
جدول ۱: مشخصات الکهای استاندارد طبق ASTM C33 و ISIRI 302
| شماره الک (ASTM / Tyler) | اندازه چشمه (mm) | طبقهبندی مهندسی | کاربرد در کنترل کیفیت بتن |
|---|---|---|---|
| “1.5 | 37.5 mm | سنگدانه درشت | کنترل شن در بتنهای حجیم و پیهای گسترده |
| “1 | 25.0 mm | سنگدانه درشت | تفکیک حداکثر اندازه اسمی سنگدانه در سازههای عمومی |
| “3/4 | 19.0 mm | سنگدانه درشت | سایز متداول بتنهای سازهای و پمپی |
| “1/2 | 12.5 mm | سنگدانه درشت | بهبود بستهبندی ذرات در دالها و دیوارهای برشی |
| “3/8 | 9.5 mm | سنگدانه درشت/نخودی | مرز انتقال شن به ماسه و روانسازی جریان بتن |
| No. 4 | 4.75 mm | مرز شن و ماسه | تفکیک رسمی سنگدانه ریز و درشت |
| No. 8 | 2.36 mm | سنگدانه ریز | ارزیابی ذرات درشت ماسه و اصلاح مدول نرمی |
| No. 16 | 1.18 mm | سنگدانه ریز | کنترل روانی و رفتار پمپاژ |
| No. 30 | 0.60 mm | سنگدانه ریز | کلیدیترین الک در تعیین رفتار کارایی و پیوستگی بتن |
| No. 50 | 0.30 mm | سنگدانه ریز | کنترل پدیده آبانداختگی و تضمین پرداخت سطح بتن |
| No. 100 | 0.15 mm | سنگدانه ریز | نگهداری خمیر و ایجاد بافت ضدجداشدگی در پمپاژ |
| No. 200 | 0.075 mm | مواد بسیار ریز (فیلر/رس) | کنترل لای و رس طبق روش شستشو با الک (ASTM C117) |
نحوه انجام آزمایش الک و محاسبه مدول نرمی (Fineness Modulus)

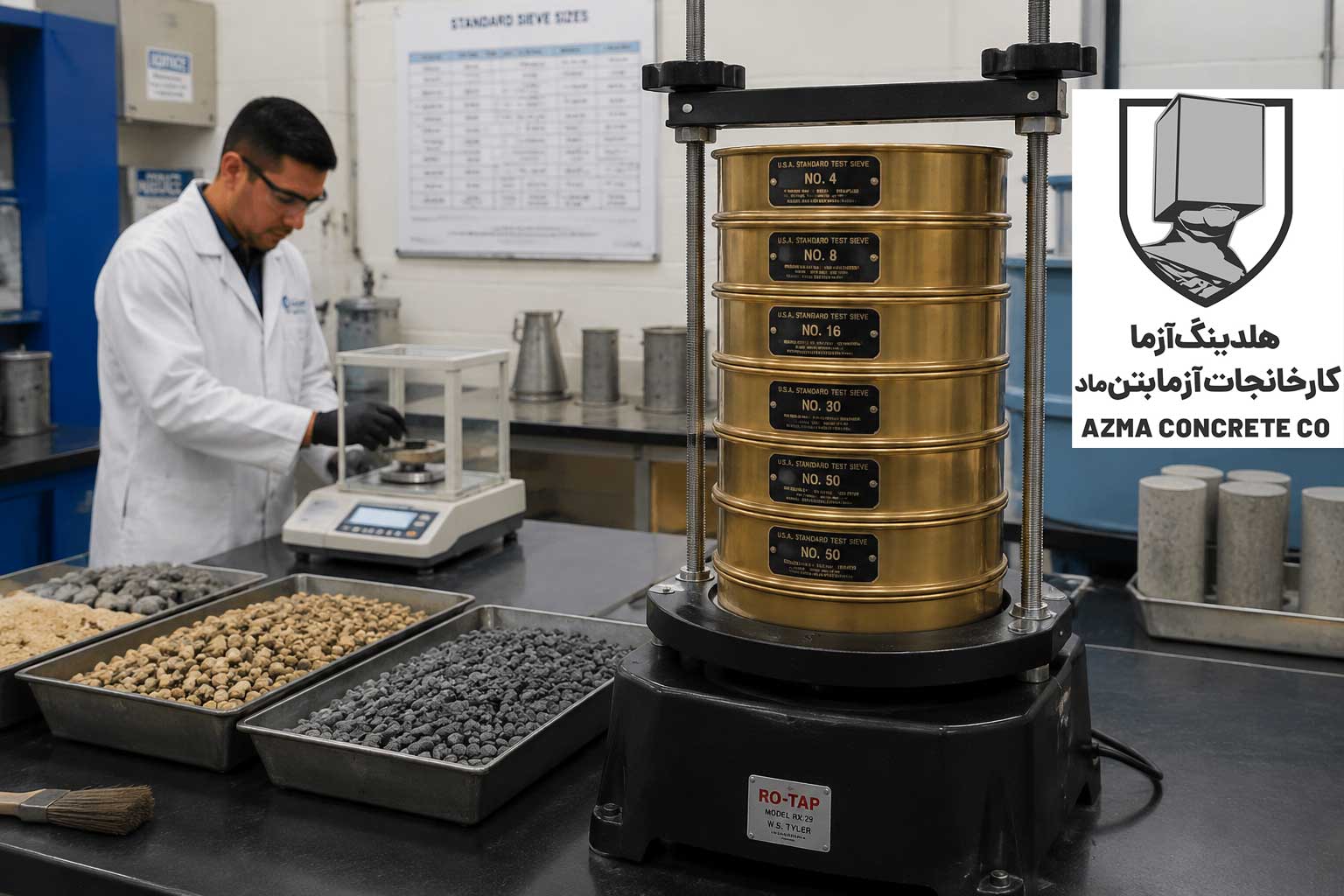

آزمایش الک استاندارد بر اساس دستورالعمل ASTM C136 تعیینکننده منحنی دانه بندی بتن است. مراحل اجرایی این آزمایش شامل موارد زیر است:
- نمونهگیری و توزین: تهیه نمونه معرف از دپو به روش چارک کردن (Quartering) یا تقسیمکننده مکانیکی (Riffle Sampler) و خشک کردن نمونه در آون با دمای ۱۱۰ درجه سانتیگراد تا رسیدن به وزن ثابت.
- شستشو از الک ۲۰۰ (در صورت نیاز): جهت حذف ذرات ریزتر از ۷۵ میکرون مطابق با ASTM C117.
- سرند کردن مکانیکی: چیدمان الکها به ترتیب اندازه چشمه از بزرگ به کوچک، قرار دادن نمونه روی الک فوقانی و ارتعاش توسط شیکر استاندارد به مدت حداقل ۱۰ الی ۱۵ دقیقه.
- محاسبات وزنی: توزین دقیق مواد مانده روی هر الک و محاسبه درصدهای مانده فردی، درصدهای تجمعی مانده و درصدهای تجمعی عبوری.
فرمول و محاسبه مدول نرمی (FM)
مدول نرمی (Fineness Modulus) یک ضریب بدون بعد تجربی است که شاخصی از ریزی یا درشتی کل سنگدانه ریز به دست میدهد. این پارامتر از مجموع درصدهای تجمعی مانده روی الکهای استاندارد تقسیم بر ۱۰۰ محاسبه میشود:
تفسیر مقادیر مدول نرمی در بتنهای با کارایی و مقاومت بالا
طبق ضوابط ASTM C33 و الزامات کنترل کیفیت بتن، مقدار مجاز FM برای ماسه مصرفی در بتن سازهای باید در محدوده ۲.۳ تا ۳.۱ قرار گیرد:
- FM < 2.3 (ماسه بسیار ریز): سطح ویژه سنگدانهها بیش از حد افزایش یافته و جهت تر کردن ذرات، نیاز به آب اختلاط به شدت بالا میرود؛ در نتیجه اسلامپ افت کرده و خطر جمعشدگی بتن بالا میرود.
- 2.6 ≤ FM ≤ 2.9 (محدوده ایدهآل): این دامنه بهترین تعادل را میان کارایی، تراکمپذیری، پمپاژپذیری در فواصل بالا و کاهش پتانسیل جدایش دانهها ایجاد میکند.
- FM > 3.1 (ماسه بسیار درشت و زبر): بتن حاصل دچار زبری (Harshness)، جداشدگی سنگدانهها در هنگام تخلیه و کاهش چسبندگی بافت خمیر میشود که پمپاژ را مختل میکند.
مقایسه دانهبندی پیوسته (Continuous) در برابر گسسته (Gap-Graded)
در طراحی مخلوط بتن، دو رویکرد عمده برای توزیع ذرات سنگی وجود دارد: دانهبندی پیوسته که تمام ابعاد الکها در آن سهم دارند، و دانهبندی گسسته که در آن یک یا چند سایز الک میانی حذف میشود.
| مشخصه فنی | دانهبندی پیوسته (Continuous-Graded) | دانهبندی گسسته (Gap-Graded) |
|---|---|---|
| تعریف ساختاری | حضور تمام ابعاد سنگدانه مطابق با منحنی فولر (Fuller Curve) | حذف عمدی یک یا چند سایز میانی (معمولاً نخودی یا ماسه درشت) |
| کارایی و روانی (Workability) | عالی؛ حرکت روان ذرات روی یکدیگر به دلیل لغزش پیوسته | متغیر؛ در اسلامپهای بالا مستعد ناپایداری رئولوژیک |
| پمپاژپذیری (Pumpability) | پمپاژ ایدهآل در خطوط لوله طولانی بدون ایجاد گرفتگی (Blockage) | ریسک بالای انسداد لوله پمپ در صورت نوسان خمیر سیمان |
| جدایش دانهها (Segregation) | حداقل پتانسیل جدایش در اثر ارتعاش و ویبره | حساسیت بسیار شدید به ویبره بیش از حد و تفکیک فاز سنگدانه |
| آبانداختگی (Bleeding) | کنترل یکنواخت آب به واسطه توزیع متعادل فیلر و ماسه ریز | پتانسیل آبانداختگی موضعی و تشکیل کانالهای عبور آب |
| تراکم و مقاومت نهایی | تراکم یکنواخت با توزیع تنش متقارن در ماتریس بتن | دستیابی به مقاومت بالا در بتنهای غلتکی کماسلامپ (RCC) |
اثر مستقیم دانهبندی سنگدانه بر کیفیت بتن آماده آزما بتن
تولید بتن آماده استاندارد در اقلیم کلانشهری مانند تهران، با چالشهای ترابری در ترافیک سنگین، تغییرات دمای محیطی و فواصل طولانی حمل دست به گریبان است. شرکت آزما بتن با درک عمیق از اهمیت دانه بندی سنگدانه در بتن، کنترل کیفی را در مقیاس صنعتی پیادهسازی کرده است:
- مدیریت انبارش و جلوگیری از اختلاط دپوها: در بچینگ پلنتهای آزما بتن، سنگدانهها در سیلوهای مجزا (ماسه ۰-۶ شسته، شن نخودی، شن بادامی) انبار میشوند تا از تداخل دانهبندی و جدایش ذرات در دپو جلوگیری به عمل آید.
- پایداری اسلامپ در طول حمل با تراک میکسر: تنظیم منحنی دانهبندی با کنترل دقیق الکهای شماره ۳۰، ۵۰ و ۱۰۰ سبب حبس متوازن آب در شبکه ژل C-S-H شده و مانع از افت سریع اسلامپ یا تفکیک سنگدانهها در حین چرخش دیگ تراک میکسر میشود.
- حذف پدیده آبانداختگی (Bleeding) و لانه زنبوری شدن (Honeycombing): با جبران ذرات ریزدانه استاندارد و بهینهسازی مدول نرمی، سطح خمیر بتن پس از بتنریزی پیوستگی خود را حفظ کرده و پدیدههایی نظیر شننما شدن و نشست خمیری به صفر میرسد.
- تضمین پمپاژ مداوم در پروژههای مرتفع: طرحهای اختلاط پمپی آزما بتن بر پایه منحنی ترکیبی با حداکثر بستهبندی ذرات طراحی میگردند تا استهلاک پمپ بتن کاهش یافته و جریان پیوسته بدون انسداد حاصل شود. برای پروژههای عمرانی، جهت خرید بتن آماده با عیار و دانهبندی دقیق میتوانید مستقیماً با کارشناسان ما در تماس باشید.
سوالات متداول (FAQ)
حداقل و حداکثر مدول نرمی مجاز برای ماسه بتن سازهای چقدر است؟
طبق استاندارد ملی ۳۰۲ و ASTM C33، مدول نرمی ماسه باید بین ۲.۳ تا ۳.۱ باشد. تغییرات مدول نرمی یک: 14px 16px; margin-bottom: 10px; cursor: pointer;”>
این ذرات با ایجاد سد هیدرودینامیکی مانع از فرار آب خمیر تحت فشار پیستون پمپ بتن شده و از انسداد لولهها و آبانداختگی جلوگیری میکنند.
چرا وجود ذرات عبوری از الک شماره ۵۰ و ۱۰۰ در بتن پمپی حیاتی است؟
نسبت بهینه سنگدانه ریز به درشت (S/A) در طرح اختلاط چقدر است؟
نسبت سنگدانه ریز به کل سنگدانهها (S/A) بر اساس ضریب نرمی و حداکثر اندازه اسمی سنگدانه معمولاً بین ۰.۳۸ تا ۰.۴۵ (۳۸ تا ۴۵ درصد وزنی) متغیر است.
تفاوت ماسه شسته دوبارشور با ماسه معمولی در بتن چیست؟
ماسه دوبارشور با حذف درصد اضافی ریزدانههای رسی زیر ۷۵ میکرون (الک ۲۰۰)، ارزش ماسهای (SE) را به بالای ۷۵ درصد رسانده و مصرف آب بتن را بهینه میسازد.
نتیجهگیری مهندسی و چکلیست اجرایی کارگاه
دستیابی به بالاترین ردههای مقاومتی و دوام در بتن آماده نیازمند کنترل دقیق دانه بندی سنگدانه در بتن از مبدا تا پای کار است. رعایت این چکلیست تضمینکننده کیفیت نهایی بتن سازهای خواهد بود:
- ✓ نمونهگیری روزانه از دپوهای سنگدانه طبق ASTM D75 و رسم منحنی دانهبندی تجمعی.
- ✓ پایش مداوم مدول نرمی (FM) و حفظ آن در محدوده استاندارد 2.6 ≤ FM ≤ 2.9.
- ✓ آزمایش درصد جذب آب و رطوبت سطحی سنگدانهها جهت اصلاح آب آزاد در سیستم بچینگ.
- ✓ کنترل میزان مواد ریزتر از الک ۷۵ میکرون (رس و لای) جهت جلوگیری از افت مقاومت پیوند خمیر-سنگدانه.
- ✓ ثبت اسلامپ اولیه در پای تراک میکسر و نظارت بر عدم اضافه کردن آب غیرمجاز در کارگاه.
مجموعه آزما بتن با نظارت آزمایشگاهی سیستماتیک و سیستمهای پیشرفته بچینگ، بتن آماده استاندارد با دانهبندی مهندسیشده را برای کلیه سازههای بتنآرمه، صنعتی و بلندمرتبه تهران فراهم مینماید. جهت استعلام مشخصات فنی، طرحهای اختلاط اختصاصی و مشاوره بتنریزی با واحد فنی و مهندسی آزما بتن تماس بگیرید.
