مدول الاستیسیته بتن چیست؟
مدول الاستیسیته بتن یکی از مهمترین پارامترهای مکانیکی در مهندسی سازه است که میزان سختی بتن و رفتار آن تحت بار را نشان میدهد. این مقاله با زبانی نیمهعامیانه اما کاملاً فنی، مفهوم مدول الاستیسیته، روشهای آزمایش، عوامل مؤثر، اهمیت در طراحی سازه، مثالهای کاربردی، نکات اجرایی و ارتباط آن با مقاومت بتن را بررسی میکند.
مقدمه
اگر در حوزه ساختوساز فعالیت کرده باشید، احتمالاً اصطلاحاتی مثل مقاومت بتن چیست، مدول گسیختگی یا مدول الاستیسیته بارها به گوشتان خورده است. بسیاری تصور میکنند مقاومت بتن تنها معیار کیفیت آن است؛ اما حقیقت این است که سختی و میزان تغییرشکل بتن نیز به همان اندازه مهم است. اینجاست که مفهوم مدول الاستیسیته بتن (Modulus of Elasticity) اهمیت پیدا میکند.
مدول الاستیسیته در واقع همان “فنر درونی” بتن است؛ عددی که مشخص میکند بتن تحت بار چقدر تغییر شکل میدهد. هرچه این عدد بزرگتر باشد، بتن سختتر و کمتغییرشکلتر است. در این مقاله از پایهترین تعریفها تا پیشرفتهترین مباحث مهندسی را کاملاً کاربردی و دقیق توضیح میدهم.
مدول الاستیسیته بتن چیست؟
مدول الاستیسیته بتن عددی است که نسبت تنش به کرنش در ناحیه خطی منحنی تنش–کرنش را نشان میدهد. این عدد بیان میکند که بتن در برابر نیرو چقدر “سفت” است و تا چه میزان تغییر طول میدهد. اگر بتن را مثل یک فنر خیلی سفت فرض کنیم، مدول الاستیسیته همان سفتی آن فنر است.
مدول بالا = بتن سختتر
مدول پایین = بتن نرمتر و تغییرشکلپذیرتر
فرمول مدول الاستیسیته بتن
فرمول تقریبی ارائهشده در آییننامه ACI 318
Ec = 4700 √f’c
که در آن:
- : مدول الاستیسیته بتن (MPa)
- f’c : مقاومت فشاری بتن (MPa)
نکته مهم
افزایش مقاومت بتن معمولاً باعث افزایش مدول الاستیسیته میشود؛ اما این رابطه کامل و خطی نیست و تأثیر عوامل دیگری نیز بسیار مهم است.
فرایند تشکیل سختی بتن و ارتباط آن با مدول الاستیسیته
هیدراتاسیون سیمان
وقتی آب و سیمان با هم واکنش میدهند، محصولاتی کریستالی و سخت به نام ژل C-S-H تولید میشود که ساختار اصلی مقاومت و سختی بتن را تشکیل میدهند.
ایجاد پیوستگی سنگدانه – خمیر سیمان
سختی بتن تا حد زیادی وابسته به کیفیت سنگدانه است. بتنهایی با سنگدانه سختتر، مدول بالاتری دارند.
ساختار ریزمقیاس
- درصد تخلخل
- توزیع منافذ
- ریزترکها
همگی در کاهش مدول مؤثرند.
عوامل مؤثر بر مدول الاستیسیته بتن
۱. نوع و کیفیت سنگدانه
- سنگدانههای سخت مثل گرانیت یا بازالت → مدول بالا
- سنگدانههای سبک → مدول پایین
۲. مقاومت فشاری بتن (جواب به کلمه کلیدی: مقاومت بتن چیست)
هرچه مقاومت فشاری بیشتر باشد، مدول الاستیسیته هم معمولاً افزایش مییابد.
این موضوع یکی از پاسخهای مهم برای کسانی است که میپرسند مقاومت بتن چیست و چطور رفتار بتن را کنترل میکند.
۳. نسبت آب به سیمان
- نسبت آب به سیمان زیاد → تخلخل بیشتر → مدول پایین
- کم → ساختار متراکم → مدول بالا
۴. افزودنیها
- روانکنندهها
- میکروسیلیس
- خاکستر بادی
میتوانند مدول را افزایش یا کاهش دهند.
۵. نوع عملآوری بتن
عملآوری مناسب موجب کاهش ترکهای ریز و افزایش مدول میشود.
انواع مدول الاستیسیته بتن
۱. مدول الاستیسیته اولیه (Initial Tangent Modulus)
شیب خط مماس بر ابتدای منحنی تنش–کرنش.
۲. مدول برشی (Secant Modulus)
شیب خطی که از مبدأ تا یک نقطه خاص تحت بار رسم میشود. آییننامهها معمولاً از این نوع استفاده میکنند.
۳. مدول مماسی (Tangent Modulus)
شیب خط مماس در یک نقطه مشخص از منحنی.
۴. مدول دینامیکی
از آزمایش ارتعاش یا امواج فراصوت بهدست میآید.
روشهای آزمایش مدول الاستیسیته بتن

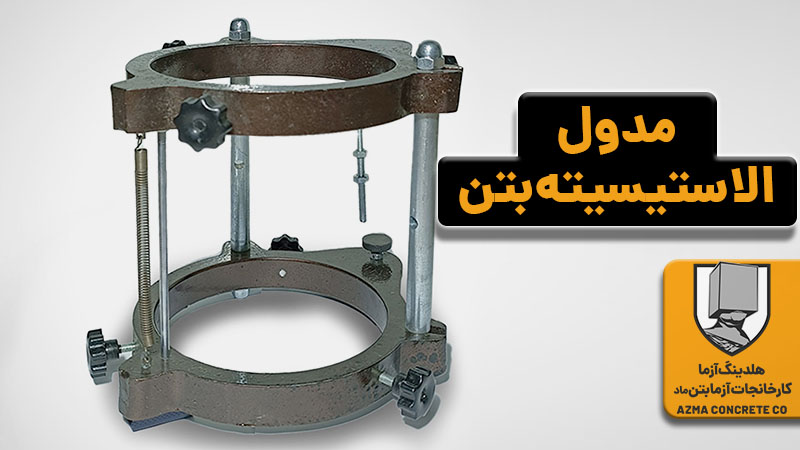

۱. آزمایش فشار تکمحوری (Uniaxial Compression Test)
- قرار دادن نمونه استوانهای بتن در دستگاه یونیورسال
- اعمال بار کنترلشده
- ثبت تغییر طول
- استخراج منحنی تنش–کرنش
۲. آزمایش دینامیکی (Ultrasonic Pulse Velocity)
این روش بدون تخریب است و در کنترل کیفیت بتنهای درجا بسیار کاربردی است.
۳. آزمایش مدول برگشت (Rebound Hammer)
روش تقریبی اما سریع برای تخمین مدول و مقاومت.
تحلیل علمی رفتار بتن در برابر نیرو
رفتار غیرخطی بتن
برخلاف فولاد، رفتار بتن از ابتدا کاملاً خطی نیست. وجود ریزترکها در سنگدانهها و خمیر سیمان باعث میشود منحنی تنش–کرنش از همان ابتدا کمی خمیده باشد.
تأثیر چسبندگی و ترکخوردگی
در بارهای زیاد، ترکها باز میشوند و شیب منحنی کم میشود → مدول کاهش مییابد.
رفتار بتن با مدول پایین
- تغییر شکل زیاد
- خیز بیشتر (علت بسیاری از شکایتها در تیرها و دالها)
- حساسیت به خزش
رفتار بتن با مدول بالا
- سختی زیاد
- خیز کمتر
- رفتار بهتر در سازههای مرتفع
کاربردهای عملی مدول الاستیسیته بتن در پروژههای عمرانی
۱. طراحی دالها و تیرها
مدول الاستیسیته تعیینکننده مقدار خیز بلندمدت است.
۲. طراحی ستونها
ستونهای بتن سنگین به مدول بالاتر نیاز دارند تا پایداری جانبی فراهم شود.
۳. طراحی سازههای مرتفع و برجها
در این سازهها کنترل تغییر مکان جانبی بسیار مهم است.
۴. تحلیل ارتعاشات
مدول دینامیکی در طراحی کفهای صنعتی، سالنهای ورزشی و پلها مهم است.
۵. انتخاب نوع بتن آماده
اگر نیاز به بتن با مدول بالا دارید، از بتنهای استاندارد و کارخانههای معتبر مانند کارخانه شرق تهران یا برای خرید بتن آماده و برای مشاهده انواع بتن آماده .
سوالات متداول
۱. مدول الاستیسیته بتن به چه معناست؟
معیاری از سختی و قابلیت تغییرشکل بتن است.
۲. آیا مقاومت بتن روی مدول اثر دارد؟
بله. هرچه مقاومت بیشتر باشد، مدول نیز افزایش مییابد.
۳. چگونه میتوان مدول بتن را افزایش داد؟
- کاهش نسبت آب به سیمان
- استفاده از سنگدانه سخت
- عملآوری مناسب
- استفاده از افزودنیهای معدنی
۴. چرا مدول الاستیسیته در سازههای مرتفع مهم است؟
چون کنترل تغییر مکان جانبی و خیز اهمیت بالایی دارد.
جمعبندی نهایی
مدول الاستیسیته بتن یکی از کلیدیترین پارامترهای طراحی سازه است که میزان سختی، تغییرشکل، خیز و رفتار بتن تحت بار را مشخص میکند. درک صحیح این پارامتر، انتخاب بتن مناسب و طراحی سازهای ایمنتر را ممکن میسازد. از انواع سنگدانهها، مقاومت فشاری بتن، نسبت آب به سیمان و نوع عملآوری گرفته تا روشهای آزمایشی و تحلیل علمی—all در تعیین مقدار مدول نقش مهمی دارند.
اگر در پروژه خود به بتن با کیفیت و مدول مناسب نیاز دارید، مراجعه به منابع معتبر و کارخانههای استاندارد، بهترین راه است.
