جمع شدگی بتن چیست؟ انواع، علل، راهکارهای کاهش و آزمایشها (راهنمای کامل و کاربردی برای مهندسین و کارفرماها)
جمع شدگی بتن چیست و چرا ترکهای ریز و درشت بعد از بتنریزی ظاهر میشوند؟ در این راهنمای جامع، به زبان ساده اما علمی، انواع جمع شدگی بتن، علل اصلی، روشهای کنترل و کاهش، آزمایشهای استاندارد، و نکات اجرایی در کارگاه را بررسی میکنیم. اگر با ترک خوردن کفها، دالها، فونداسیون و قطعات بتنی درگیر هستید، این مقاله یک مرجع کامل برای شماست.
مقدمه: چرا بحث «جمع شدگی بتن» اینقدر مهم شده است؟
اگر در کارگاههای ساختمانی، پروژههای عمرانی یا حتی اجرای یک رمپ پارکینگ ساده حضور داشته باشید، احتمالاً این صحنه را دیدهاید:
بتنریزی با کلی هزینه و هماهنگی انجام میشود، سطح کار در روز اول عالی به نظر میرسد؛ اما چند روز یا چند هفته بعد، ترکها یکییکی ظاهر میشوند.
حس خوبی نیست؛ بهخصوص وقتی کارفرما یا ناظر، اولین سوال را اینطور میپرسد:
«یعنی بتن بد بود؟ یا اجرا مشکل داشت؟»
یکی از مهمترین دلایل پنهانِ این ترکها، جمع شدگی بتن است.
این پدیده هم جنبه مواد و تکنولوژی بتن دارد، هم جنبه اجرایی و کارگاهی. اگر آن را درست نفهمیم، حتی با بتن آمادهی ظاهراً خوب هم میتوانیم یک عضو بتنی ترکخورده تحویل بگیریم.
در این مقاله، به طور کامل و ساختاریافته توضیح میدهیم که:
- جمع شدگی بتن چیست؟
- چرا بتن بعد از سخت شدن، هنوز تمایل دارد کوچکتر شود؟
- چه انواعی از جمع شدگی داریم؟
- چه عواملی باعث تشدید آن میشود؟
- چطور میتوانیم جمع شدگی را پیشبینی، کنترل و کاهش دهیم؟
- چه آزمایشهایی برای ارزیابی جمع شدگی بتن استفاده میشود؟
در طول متن، نکات را هم برای مهندس محاسب و ناظر و هم برای پیمانکار و کارفرما قابل فهم و کاربردی بیان میکنیم.
جمع شدگی بتن چیست؟ تعریف ساده اما علمی
تعریف پایهای جمع شدگی بتن
به زبان ساده، جمع شدگی بتن یعنی:
کاهش حجم بتن در طول زمان، بعد از بتنریزی و در حین یا پس از سخت شدن، که در صورت وجود محدودیت، منجر به ایجاد تنشهای کششی و در نهایت ترکخوردگی میشود.
وقتی میگوییم «جمع شدگی بتن چیست؟»، در واقع داریم درباره یک پدیده حجمی–زمانی صحبت میکنیم.
بتن از سه جزء اصلی تشکیل شده است:
- خمیر سیمان (سیمان + آب)
- سنگدانهها (ریز و درشت)
- حبابهای هوا (خواسته/ناخواسته)
نقطه کلیدی اینجاست:
- سنگدانهها تقریباً جمع شدگی ندارند.
- جمع شدگی از سمت خمیر سیمان اتفاق میافتد؛ یعنی جایی که واکنشهای شیمیایی هیدراتاسیون و تبخیر آب رخ میدهد.
هرچه نسبت آب به سیمان بالا باشد، خمیر سیمان «پرآبتر» و در نتیجه پتانسیل جمع شدگی بیشتر خواهد بود.
جمع شدگی بتن در برابر خزش: تفاوت مهم
گاهی جمع شدگی با خزش بتن اشتباه گرفته میشود.
- جمع شدگی: تغییر شکل بتن بدون اعمال بار خارجی، عمدتاً ناشی از از دست دادن رطوبت یا تغییرات شیمیایی.
- خزش: تغییر شکل تدریجی بتن تحت بار ثابت در طول زمان.
در عمل، این دو پدیده با هم رخ میدهند، اما در طراحی و تحلیل، باید از هم تفکیک شوند.
فرایند تشکیل جمع شدگی در بتن چگونه است؟
۱. مرحله پلاستیک (چند ساعت اول بعد از بتنریزی)
در ساعات اولیه، قبل از گیرش نهایی، بتن هنوز حالت پلاستیک دارد.
در این مرحله، اگر تبخیر سطحی آب زیاد باشد (مثلاً به دلیل باد، دمای بالا، رطوبت نسبی کم)، بتن سطحی را از دست میدهد و جمع شدگی پلاستیک رخ میدهد.
نتیجه؟
- ترکهای کمعمق، معمولاً نامنظم و شبکهای روی سطح
- بیشتر روی دالها، کفها، محوطهسازی و سطوح وسیع بدون پوشش رخ میدهد
۲. مرحله سخت شدن و هیدراتاسیون
پس از گیرش، واکنشهای هیدراتاسیون سیمان ادامه دارد. در این مرحله:
- بخشی از آب در ساختار محصولات هیدراتاسیون مصرف میشود.
- بخشی از آب اضافی از منافذ بتن به تدریج خارج میشود.
این فرآیند باعث کاهش حجم خمیر سیمان و در نتیجه جمع شدگی خشک شدن (Drying Shrinkage) و جمع شدگی خودزا (Autogenous Shrinkage) میشود.
۳. نقش محدودیتها و قیود (Restraint)
اگر بتن بتواند آزادانه جمع شود، تنش قابلتوجهی ایجاد نمیشود. اما در واقعیت:
- بتن به زیرسازی، آرماتور، دیوارهای کناری یا المانهای مجاور گیر کرده است.
- این قیود اجازه جمع شدن آزاد را نمیدهند.
در این حالت، جمع شدگی به شکل تنشهای کششی داخلی بروز میکند و وقتی این تنشها از مقاومت کششی بتن بیشتر شوند، ترکها ظاهر میشوند.

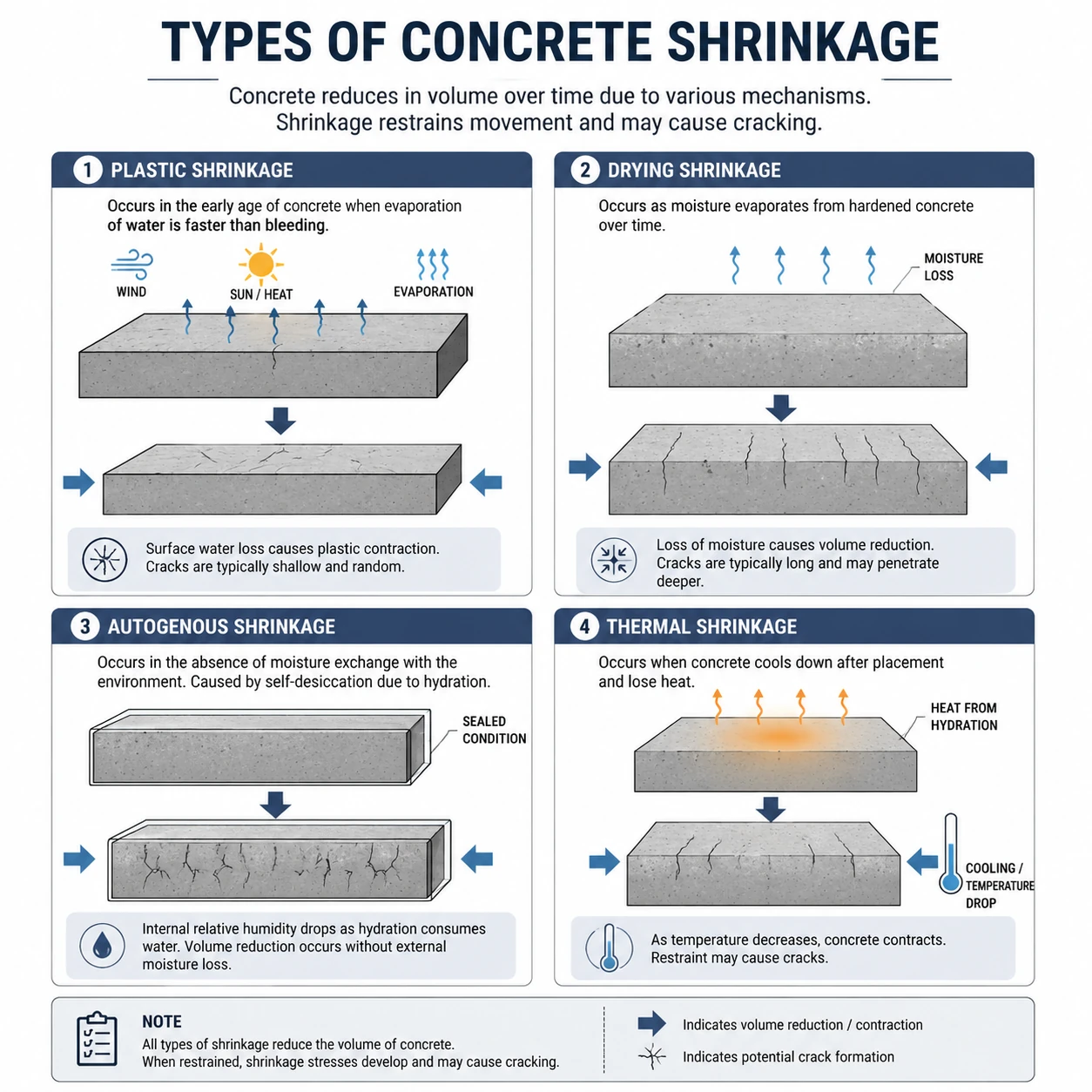

انواع جمع شدگی بتن (طبقهبندی اصلی)
۱. جمع شدگی پلاستیک (Plastic Shrinkage)
زمان وقوع: ۲ تا ۶ ساعت اول بعد از بتنریزی
مکان شایع: دالها، کفها، پیادهروها، سقفهای مسطح و سطوح باز
علت اصلی:
- تبخیر سریع آب از سطح بتن تازه
- عدم یا ضعف عملآوری اولیه (کیورینگ)
علائم:
- ترکهای سطحی، اغلب با الگوی «پوست گلی» یا شبکهای
- ترکها معمولاً عمیق نیستند، ولی اگر شدید باشد میتواند تا عمق بیشتری نفوذ کند
کنترل:
- کاهش فاصله زمانی بین بتنریزی و شروع کیورینگ
- استفاده از کیورینگ با آب، گونی خیس، روکش پلاستیکی
- بتنریزی در ساعات خنکتر روز، کاهش باد، استفاده از مواد کاهنده تبخیر
جمع شدگی خشک شدن (Drying Shrinkage)
زمان وقوع: از چند روز تا چند ماه بعد از بتنریزی
ماهیت:
- ناشی از خروج تدریجی آب از منافذ خمیر سیمان
- هرچه محیط خشکتر و دمای بالاتر، جمع شدگی بیشتر
عوامل تشدیدکننده:
- نسبت آب به سیمان بالا
- عدم عملآوری مناسب
- استفاده از سنگدانههای با کیفیت پایین یا شکل نامناسب
- سطح تماس زیاد با هوا (دالهای نازک، اعضای با سطح زیاد نسبت به حجم)
این نوع جمع شدگی، شایعترین نوع و مهمترین عامل ترکهای بلندمدت در کفها و دالهاست.
جمع شدگی خودزا (Autogenous Shrinkage)
این نوع جمع شدگی بیشتر در بتنهای با مقاومت بالا و نسبت آب به سیمان پایین محسوس است.
مکانیزم:
- هنگام هیدراتاسیون، سیمان آب شیمیایی مصرف میکند.
- اگر آب آزاد کافی وجود نداشته باشد، فشار موئینهای و در نتیجه جمع شدگی درون خمیر سیمان ایجاد میشود.
ویژگیها:
- حتی بدون تبخیر آب به محیط هم میتواند اتفاق بیفتد.
- در بتنهای پرمقاومت (HSC) و بتنهای با نسبت آب به سیمان خیلی پایین باید جدی گرفته شود.
جمع شدگی حرارتی (Thermal Shrinkage)
ماجرا:
- در ساعات و روزهای اولیه، واکنشهای شیمیایی سیمان گرما تولید میکنند.
- بتن گرم میشود؛ سپس با گذشت زمان، سرد شدن بتن باعث کاهش حجم میشود.
اگر تغییرات حرارت زیاد و سرعت خنک شدن بالا باشد، بتن دچار تنشهای حرارتی کششی و ترک میشود.
این موضوع در:
- پروژههای حجیم (سدها، فونداسیونهای عمیق، دیوارهای ضخیم)
- بتنهای پر سیمان
بسیار مهم است و باید با طرح اختلاط مناسب، کنترل دما و درزگذاری مدیریت شود.
عوامل مؤثر بر جمع شدگی بتن
۱. نسبت آب به سیمان (w/c)
هرچه نسبت آب به سیمان بیشتر:
- حجم آب تبخیر شونده و قابل خروج بیشتر
- در نتیجه جمع شدگی خشک شدن بیشتر
به همین دلیل، در طرح اختلاط حرفهای بتن آماده، کنترل نسبت آب به سیمان یکی از کلیدهای کنترل جمع شدگی است.
2. مقدار و نوع سیمان
- افزایش مقدار سیمان (در حجم ثابت) → افزایش خمیر سیمان → افزایش پتانسیل جمع شدگی.
- نوع سیمان نیز مؤثر است؛ برخی سیمانها با حرارت هیدراتاسیون بالاتر و میکروساختار خاص، جمع شدگی بیشتری ایجاد میکنند.
۳. نوع و کیفیت سنگدانهها
سنگدانهها نقش «اسکلت سخت و تقریباً بدون جمع شدگی» را در بتن بازی میکنند.
بنابراین:
- سنگدانههای با مدول الاستیسیته بالا و شکل مناسب → کاهش جمع شدگی کلی بتن
- نسبت حجمی سنگدانههای بیشتر (در حد مجاز) → کاهش حجم خمیر سیمان → کمتر شدن جمع شدگی
۴. شرایط عملآوری (کیورینگ)
عملآوری نامناسب، مثل:
- عدم مرطوب نگه داشتن سطح
- کوتاه بودن مدت کیورینگ
- قرار گرفتن بتن تازه در مقابل باد و آفتاب شدید
هم جمع شدگی پلاستیک را تشدید میکند، هم جمع شدگی خشک شدن را.
۵. ابعاد و هندسه عضو بتنی
اعضایی که سطح بزرگ نسبت به حجم دارند (مثل دالهای نازک، کفهای صنعتی، پیادهروها) سریعتر رطوبت از دست میدهند و جمع شدگی در آنها شدیدتر و ناهمگنتر است.
۶. قیود سازهای و آرماتور
- هرچه عضو بیشتر در جهت جمع شدگی مقید باشد (مثلاً اتصال به دیوارهای سخت یا شمعها)، احتمال ایجاد ترک ناشی از جمع شدگی بالاتر است.
- آرماتورگذاری مناسب میتواند عرض ترکها را کاهش دهد، گرچه جمع شدگی به طور کامل حذف نمیشود.
روشهای آزمایش جمع شدگی بتن
در آزمایشگاه، جمع شدگی بتن معمولاً با اندازهگیری تغییر طول نمونهها در طول زمان سنجیده میشود.
۱. آزمایش جمع شدگی خشک شدن
استانداردها (بسته به کشور):
- ASTM C157 / C157M – Measuring Length Change of Hardened Hydraulic-Cement Mortar and Concrete
مراحل کلی:
- ساخت نمونههای منشوری (مثلاً ۷۵×۷۵×۲۸۵ میلیمتر)
- نگهداری اولیه در شرایط استاندارد تا سن مشخص
- سپس قرار دادن در محیط کنترلشده (دما و رطوبت نسبی ثابت)
- اندازهگیری طول در فواصل زمانی مختلف (مثلاً ۷، ۱۴، ۲۸، ۹۰ روز)
نتیجه به صورت میکرو استرین (µε) یا درصد تغییر طول گزارش میشود.
۲. آزمایش جمع شدگی خودزا
در این روش، نمونهها در شرایطی قرار میگیرند که تبخیر به حداقل برسد تا فقط اثر واکنشهای داخلی سیمان (هیدراتاسیون) سنجیده شود.
۳. پایش درجا (In-situ Monitoring)
در پروژههای مهم، از حسگرها و گیجهای تغییر طول و ترکسنج برای پایش واقعی جمع شدگی در سازه استفاده میشود. این اطلاعات کمک میکند تا طراحی درزها و برنامه عملآوری اصلاح شود.
تحلیل علمی جمع شدگی بتن (کمی عمیقتر اما قابل فهم)
از دید ریزساختار، خمیر سیمان یک شبکه بسیار پیچیده از:
- محصولات هیدراتاسیون (C-S-H و غیره)
- منافذ موئینه
- آب آزاد و جذبشده
است. وقتی آب از منافذ موئینه خارج میشود، نیروهای موئینهای ایجاد میشوند که تمایل دارند ساختار را به سمت داخل بکشند. این پدیده در مقیاس میکروسکوپی رخ میدهد، اما در مجموع باعث کاهش طول و حجم در مقیاس ماکروسکوپی میشود.
اگر این جمع شدگی در همه جا یکسان و بدون قید باشد، ترک ایجاد نمیکند؛ اما در واقعیت:
- بخشهای سطحی سریعتر خشک میشوند
- بخشهای داخلی دیرتر
- اتصالات، تکیهگاهها و آرماتور، رفتار آزاد عضو را محدود میکنند
بنابراین، توزیع غیریکنواخت جمع شدگی + قیود بیرونی = تنشهای کششی موضعی = ترک.
از نظر محاسباتی، در طراحی پیشرفته:
- جمع شدگی به صورت یک کرنش تحمیلی (Imposed Strain) وارد مدل میشود.
- خزش و جمع شدگی با هم در مدلهای زمان–وابسته برای تحلیل رفتار سازه بتنی در طول عمر سرویس لحاظ میشود.
راهکارهای عملی برای کاهش و کنترل جمع شدگی بتن
۱. انتخاب طرح اختلاط مناسب
- نسبت آب به سیمان را کنترل کنید (عدم اضافه کردن آب در کارگاه).
- استفاده از افزودنیهای کاهنده آب (Plasticizer / Superplasticizer) برای تأمین اسلامپ مناسب بدون افزایش آب.
- افزایش نسبی حجم سنگدانهها در محدوده مجاز.
- در صورت نیاز، استفاده از افزودنیهای کاهنده جمع شدگی (Shrinkage-Reducing Admixtures).
اگر از بتن آماده استاندارد استفاده میکنید، میتوانید هنگام سفارش، جمع شدگی هدف را هم مطرح کنید. در این زمینه، آشنایی با خرید بتن آماده و مشخصات طرح اختلاط، اهمیت زیادی دارد.
۲. استفاده از بتن آماده با کیفیت و کنترلشده
بتن آمادهای که در یک کارخانه بتن معتبر تولید میشود:
- نسبت آب به سیمان کنترلشدهتری دارد.
- مصالح مصرفی آن آزمایش و دستهبندی شدهاند.
- امکان طراحی طرحهای مخصوص کاهش جمع شدگی وجود دارد.
برای انتخاب طرح مناسب، شناخت انواع بتن آماده و کاربرد هرکدام، نقش مهمی در کنترل جمع شدگی و ترکها دارد.
اگر در شرق تهران فعالیت میکنید، استفاده از خدمات یک کارخانه بتن شرق تهران میتواند از نظر کنترل کیفیت و زمان حمل، تأثیر مثبت مستقیم بر کنترل جمع شدگی داشته باشد.
۳. عملآوری صحیح و بهموقع (کیورینگ)
- شروع کیورینگ بلافاصله پس از اتمام مالهکشی و سفت شدن سطح
- استفاده از روشهای سنتی (آب، گونی خیس، پوشش پلاستیکی) یا مواد عملآور (Curing Compound)
- حفظ دما و رطوبت در محدوده مناسب حداقل به مدت ۷ روز (در بتنهای معمولی)
عملآوری مناسب، مخصوصاً در دالها و کفها، به شکل محسوسی جمع شدگی خشک شدن و پلاستیک را کاهش میدهد.
۴. طراحی صحیح درزها و آرماتورگذاری
- پیشبینی درزهای انقباض (Contraction Joints) در دالها با فواصل مناسب
- بریدن درزها در زمان درست (نه خیلی زود، نه خیلی دیر)
- آرماتورگذاری با مقدار و فاصله مناسب برای کنترل عرض ترکها
در واقع، ما نمیتوانیم جمع شدگی را صفر کنیم، ولی میتوانیم محل و عرض ترکها را مدیریت کنیم.
۵. کنترل شرایط محیطی حین بتنریزی
- بتنریزی در ساعات خنکتر روز
- دوری از بتنریزی در هوای خیلی گرم، باد شدید و رطوبت نسبی کم بدون تمهیدات خاص
- استفاده از سایهبان، مهپاش، یا بادشکن در صورت لزوم
کاربردهای عملی شناخت جمع شدگی بتن
وقتی بدانیم جمع شدگی بتن چیست و چگونه رخ میدهد، در تصمیمهای اجرایی و طراحی هوشمندتر عمل میکنیم:
- در طراحی کفهای صنعتی و پارکینگها، فاصله درزها، ضخامت دال و آرماتورهای حرارتی را دقیقتر تنظیم میکنیم.
- در پروژههای بزرگ مثل سازههای حجیم، فونداسیونهای عمیق، مخازن و سدها، برنامه کنترل دما و جمع شدگی را جدی میگیریم.
- در انتخاب بتن آماده، فقط به مقاومت فشاری ۲۸ روزه نگاه نمیکنیم؛ بلکه جمع شدگی و دوام را هم مدنظر قرار میدهیم.
- در قراردادها، میتوانیم شرایط فنی و شاخصهای قابل ارزیابی برای جمع شدگی را مشخص کنیم.
سوالات متداول درباره جمع شدگی بتن
۱. جمع شدگی بتن چیست و چه تفاوتی با ترک خوردن بتن دارد؟
جمع شدگی بتن، کاهش حجم بتن در طول زمان است که عمدتاً به دلیل از دست دادن رطوبت و واکنشهای شیمیایی سیمان رخ میدهد. ترک خوردن بتن نتیجه احتمالی این جمع شدگی است، زمانی که بتن در برابر این کاهش حجم، مقید باشد و تنشهای کششی از مقاومت کششی بتن فراتر رود.
۲. آیا میتوان جمع شدگی بتن را به صفر رساند؟
خیر. جمع شدگی یک پدیده ذاتی در بتن سیمانی است. اما میتوان با:
- طرح اختلاط مناسب
- استفاده از بتن آماده با کیفیت
- عملآوری درست
- طراحی درزها و آرماتورگذاری
شدت آن را به محدوده قابل قبول و کنترلشده کاهش داد.
۳. جمع شدگی بیشتر در چه اعضایی مشکلساز میشود؟
- دالهای روی زمین، کف کارخانهها، پارکینگها، محوطهها
- دیوارهای طویل، کانالها، پیادهروها و روسازیها
- اعضای حجیم مثل فونداسیونهای بزرگ، مخازن و سدها (بهواسطه جمع شدگی حرارتی)
۴. آیا استفاده از بتن آماده میتواند در کاهش جمع شدگی مؤثر باشد؟
بله، به شرطی که از کارخانه بتن معتبر و طرح اختلاط مهندسیشده استفاده شود. بتن آماده با کنترل دقیق نسبت آب به سیمان، انتخاب مناسب سنگدانهها و امکان استفاده از افزودنیهای تخصصی، نسبت به بتن کارگاهی پتانسیل کمتری برای جمع شدگی و ترکهای ناشی از آن دارد.
۵. اگر ترکهای ناشی از جمع شدگی ظاهر شود، آیا سازه ناایمن است؟
لزومآً نه. بسیاری از ترکهای جمع شدگی، سطحی و غیرسازهای هستند. اما:
- از نظر دوام (نفوذپذیری، خوردگی آرماتور، نفوذ یونها) میتوانند خطرناک باشند.
- از نظر ظاهری و عملکردی (مثلاً در کفهای صنعتی) مشکل ایجاد میکنند.
ارزیابی مهندس متخصص و در صورت نیاز، ترمیم اصولی (تزریق، دوغابریزی، پوششهای حفاظتی) ضروری است.
در این مقاله تلاش کردیم جامع و در عین حال ساده توضیح دهیم که:
- جمع شدگی بتن چیست؟
- چرا یک پدیده کاملاً طبیعی است، اما اگر مدیریت نشود، میتواند به ترکهای ناخواسته و مشکلات بهرهبرداری منجر شود.
- انواع جمع شدگی شامل پلاستیک، خشک شدن، خودزا و حرارتی، هرکدام در بازههای زمانی متفاوت رخ میدهند و رفتار خاص خود را دارند.
- نسبت آب به سیمان، میزان سیمان، کیفیت سنگدانهها، عملآوری، شرایط محیطی و قیود سازهای، مهمترین عوامل مؤثر بر شدت و الگوی جمع شدگی هستند.
- با انتخاب طرح اختلاط مناسب، استفاده از بتن آماده استاندارد، عملآوری اصولی، طراحی صحیح درزها و آرماتورگذاری، میتوان جمع شدگی را تا حد زیادی کنترل کرد.
اگر در پروژههای خود با ترکهای زودرس یا بلندمدت در بتن مواجه شدهاید، اولین سوالی که باید بپرسید این است:
آیا جمع شدگی بتن به درستی پیشبینی و مدیریت شده بود؟
برای رسیدن به کیفیت بهتر، پیشنهاد میشود:
- هنگام خرید بتن آماده، موضوع جمع شدگی و دوام را در کنار مقاومت فشاری مطرح کنید.
- بر اساس نیاز سازه، از میان انواع بتن آماده گزینهای را انتخاب کنید که برای کنترل جمع شدگی بهینه شده است.
- در صورت اجرای پروژه در شرق تهران، همکاری با یک کارخانه بتن شرق تهران معتبر، میتواند گام مهمی برای کنترل کیفیت و کاهش ریسک ترکهای ناشی از جمع شدگی باشد.
در نهایت، جمع شدگی بتن پدیدهای اجتنابناپذیر اما قابل کنترل است.
مهندس حرفهای کسی است که آن را بشناسد، پیشبینی کند و مدیریت کند؛ نه اینکه بعد از دیدن ترکها، صرفاً آن را به «بد بودن بتن» نسبت دهد.
