چکیده
سازههای بتنی بهطور گسترده در ساختمانهای مدرن، از جمله سیستمهای ذخیرهسازی انرژی مانند مخازن ذخیرهسازی گاز طبیعی مایع (ACLNG)، کاربرد دارند. در مخازن ACLNG، سازههای بتن در معرض دمای سرمازا و چرخههای انجماد-ذوب قرار میگیرند. این دماهای سرمازا و چرخههای FT به عنوان عواملی موثر بر ویژگیهای مکانیکی بتن شناخته شدهاند. به منظور تضمین ایمنی زیرساختهای حیاتی انرژی، ضروری است پاسخ سازههای بتنی در برابر ترکیبی از چرخههای FT و بار ضربهای تصادفی بررسی شود. هدف این مطالعه، شبیهسازی عددی آسیبهای وارد شده به صفحههای بتن مسلح پس از قرارگیری در معرض چرخههای FT سرمازا است. مدل فضای پلاستیک مبتنی بر مدل کپ سطح پیوسته برای شبیهسازی بتن مورد استفاده قرار گرفت. مدول مواد، سطح مقاومت یکنواخت و سهمحوری، و پارامترهای آسیبپذیری برای دربرگرفتن اثر چرخههای FT بهروز شدند. یک مدل عددی برای پیشبینی مقاومت در برابر ضربه صفحات بتن مسلح پس از دورههای مختلف چرخههای FT ساخته شد. نتایج شبیهسازی نشان داد که چرخههای FT اثرات مخرب جدی بر مقاومت در برابر ضربه صفحات بتن مسلح دارند. افزایش تعداد چرخههای FT باعث بزرگتر شدن دهانهای شد که بر سطح بالایی صفحه تشکیل میشود، و همزمان عمق نفوذ صفحه نیز افزایش یافت. نتایج این تحقیق، درک بهتری از مقاومت در برابر ضربه سازههای بتن مسلح پس از چرخههای FT سرمازا ارائه میدهد و این بینشها برای طراحی و نگهداری سازههای حیاتی مانند مخازن LNG و دیگر تاسیسات cryogenic حیاتی است.
۱. مقدمه
سازههای بتن مسلح نقش مهمی در کاربردهای مهندسی دارند و استحکام، دوام و انعطافپذیری آنها را فراهم میآورند. اما، در مواجهه با شرایط اقلیمی سخت، مانند چرخههای انجماد-ذوب سرمازا، ایمنی سازههای بتنی به شدت تحت تاثیر قرار میگیرد. اهمیت ویژهای نیز دارد که مقاومت سازههای بتن مسلح در برابر ضربههای تصادفی در طول مواجهه با چالشهای چرخههای FT در نظر گرفته شود. نیاز به سیستمهای ذخیرهسازی انرژی کارا و قابل اعتماد، بهخصوص مخازن LNG تمام بنتنی (ACLNG)، در سالهای اخیر به طور فزایندهای افزایش یافته است [1،2]. مخازن ذخیرهسازی گاز طبیعی مایع معمولاً در دمای حدود -165 درجه سانتیگراد نگهداری میشوند، بنابراین بتن در دماهای فوقالعاده پایین قرار دارد. این مخازن در معرض هر دو دماهای سرمازا، چرخههای FT و سناریوهای بارگذاری ضربهای احتمالی قرار دارند، که ارزیابی پاسخ سازه و ایمنی آنها در چنین شرایطی حیاتی است.
در صنعت ساخت و ساز، درک کامل رفتار بتن تحت شرایط محیطی مختلف، به ویژه عواملی چون دما و ضربه، برای تضمین ایمنی و طول عمر سازهها امری حیاتی است. یافتههای این تحقیق، به ویژه در زمینه تأثیر چرخههای انجماد-ذوب (FT) بر پنلهای بتنی مسلح، بینشهای ارزشمندی را ارائه میدهد که مستقیماً با کیفیت و دوام بتن آماده مورد استفاده در پروژههای ساختمانی مرتبط است.
در آزمابتن ماد، ما متعهد به ارائه بهترین و مقاومترین انواع بتن آماده هستیم تا سازه شما را در برابر چالشهای محیطی محافظت کنیم. با تکیه بر بزرگترین ناوگان حمل و نقل بتن آماده در منطقه، ما تضمین میکنیم که بتن مورد نیاز شما با کیفیت تضمین شده و در اسرع وقت به محل پروژه شما ارسال شود. برای مشاهده انواع بتن آماده که برای مقاومت در برابر شرایط سخت طراحی شدهاند، میتوانید به صفحه انواع بتن آماده مراجعه فرمایید.
خواص مکانیکی بتن در دماهای پایین و تأثیر چرخههای انجماد-ذوب
تعداد زیادی از پژوهشگران خواص مکانیکی بتن را در دماهای پایین و فوقالعاده پایین بررسی کردهاند تا طراحی علمی، منطقی و مقرونبهصرفه سازهها را در عین تضمین عملکرد و ایمنی آنها در محیطهای بسیار سرد امکانپذیر سازند [3–7]. وان د وِین [8] مروری جامع بر ویژگیهای بتن از جمله مقاومت فشاری، مقاومت کششی و مدول الاستیسیته در دماهای پایین و سرمازا و پس از چرخههای انجماد–ذوب (FT) انجام داد. نتایج نشان داد که خواص مکانیکی بتن میتواند تحت تأثیر عواملی مانند نوع سنگدانه، شرایط سرمایش، نسبت آب به سیمان (w/c) و میزان رطوبت (MC) قرار گیرد. بهطور عمومی گزارش شده است که مقاومت بتن در دماهای پایین یا بسیار پایین افزایش مییابد [1،8–10].
این بهبود به چند عامل نسبت داده میشود: نخست، زمانی که آب درون بتن در دماهای پایین یخ میزند، به صورت ساختار بلوری شبکهای منجمد میشود که موجب ایجاد پیشتنیدگی در بتن میگردد. این پدیده پیشتنیدگی بهسبب وجود تنشهای چندمحوری، باعث افزایش مقاومت فشاری بتن میشود [6]. افزون بر این، پر شدن کامل منافذ مویینه درون بتن توسط یخ، تمرکز تنشها را کاهش داده و از ایجاد ریزترکها در دماهای پایین جلوگیری میکند. برای درک دقیقتر تأثیر تقویتی دمای پایین بر بتن، پژوهشگران از مدلهای مقیاسریز استفاده کردهاند تا فرایند تشکیل یخ در حفرات بتن و ترکهای حاصل از آن را مورد بررسی قرار دهند [11،12].
از سوی دیگر، چرخههای انجماد–ذوب سرمازا به عنوان عامل کاهشدهندهٔ خواص مکانیکی بتن شناخته میشوند. این افت بهویژه ناشی از آسیب FT است که از تغییر فاز مکرر آب حفرهای درون بتن به وجود میآید. تغییرات دما موجب انجماد یا ذوب متناوب آب در منافذ میشود و در نتیجه باعث انبساط یا انقباض حجمی متناظر میگردد. این تغییرات حجمی به ریزساختار بتن تنش وارد کرده و در نهایت سبب تشکیل ریزترکهای داخلی میشود. با افزایش تعداد چرخههای FT، این ترکها گسترش یافته و منجر به آسیب تجمعی و کاهش یکپارچگی و عملکرد مکانیکی بتن میگردند. شدت آسیب FT به عواملی مانند نسبت آب به سیمان (w/c)، تخلخل بتن و تعداد چرخههای FT وابسته است.
در چند دهه اخیر، پژوهشهای متعددی دربارهٔ خواص مکانیکی بتن پس از قرارگیری در چرخههای دمای پایین FT انجام شده است. لی و همکاران [13] مجموعهای از آزمایشها را دربارهٔ مقاومت فشاری، مقاومت کششی و مدول الاستیسیته بتن در بازه دمایی 20+ تا 70– درجه سانتیگراد، تحت بارگذاری یکنواخت و چرخهای انجام دادند. نتایج نشاندهندهٔ کاهش اندک مقاومت فشاری و مدول الاستیسیته پس از چرخههای FT بود. روستاسی و پانچ [14] مقاومت فشاری و کششی خمش بتن را در دماهای بین 20+ تا 170– درجه و سپس مقاومت باقیمانده پس از چرخههای FT با دامنه 20+ تا 85– درجه سانتیگراد (با نرخ سرمایش 1°C/min) بررسی کردند. نتایج نشان داد با افزایش محتوای آب بتن، مقاومت فشاری باقیمانده تا 38٪ و مقاومت کششی تا 57٪ پس از 10 چرخه FT کاهش یافت. همچنین مقاومت کششی بهصورت قابلملاحظهتری نسبت به مقاومت فشاری تحت تأثیر چرخههای حرارتی قرار گرفت.
در پژوهشی دیگر، روستاسی و همکاران [15] مجموعهای از آزمایشها برای ارزیابی مقاومت فشاری و کششی بتن پس از چرخههای FT با بازههای دمایی 20 تا 30–، 20 تا 70– و 20 تا 170– درجه انجام دادند. یافتهها نشان داد کاهش تدریجی در مقاومت فشاری بتن پس از هر چرخه دمایی رخ میدهد، بهویژه بیشترین آسیب در چرخه 20 تا 170– درجه مشاهده شد. کیم و همکاران [16] بتن معمولی (NSC) و بتن فوقمقاوم الیافی (UHPFRC) را در دمای سرمازای 170– درجه و یک چرخه FT بررسی کردند. نتایج نشان داد که مقاومت فشاری و کششی هر دو نوع بتن در دماهای سرمازا بهطور قابلتوجهی افزایش یافت، اما پس از یک چرخه FT کمی کاهش پیدا کرد.
شی و همکاران [17–20] مقاومت فشاری، کششی و مدول الاستیسیته بتن معمولی را پس از چرخههای FT سرمازا در بازههای دمایی 20 تا 120–، 30– تا 120– و 10 تا 160– درجه (با نرخ سرمایش 1°C/min) بررسی کردند. نتایج نشان داد با افزایش تعداد چرخههای FT، آسیب تجمعی ناشی از FT باعث کاهش قابلتوجه در مقاومت فشاری، کششی و مدول الاستیسیته میشود. آنان دو روش متفاوت FT را بهکار بردند: در روش اول چرخه از دمای محیط آغاز میشد و در روش دوم از پایینترین دما شروع میگردید. نتیجه نشان داد با افزایش تعداد چرخههای FT، مدول الاستیسیته در روش اول کاهش یافت، در حالی که در روش دوم ثابت مانده یا اندکی افزایش نشان داد. این پدیده احتمالاً بهعلت اثرات یخزدگی شدید آب منافذ بتن است که اثرات تجمعی آسیب FT را جبران میکند.
ژو و همکاران [21] برای ارزیابی رفتار بتن با مقاومت بالا و بتن C60 آزمایشهای فشاری تکمحوری و سهمحوری را پس از چرخههای FT فوقالعاده پایین (20 تا 165– درجه سانتیگراد، با نرخ سرمایش 2 تا 3°C/min) انجام دادند. نتایج حاکی از آن بود که با افزایش تعداد چرخههای FT فوقالعاده پایین، مقاومت هر دو نوع بتن کاهش مییابد. نسبت آب به چسباننده (W/B) برای بتنهای C60 و بتن پرمقاومت به ترتیب 0.27 و 0.21 گزارش شد.
این یافتههای علمی نشاندهنده حساسیت بالای بتن به شرایط دمایی و چرخههای انجماد-ذوب است. در آزمابتن ماد، ما با درک این چالشها، بتن آماده با کیفیتی را ارائه میدهیم که با در نظر گرفتن این عوامل، دوام و مقاومت لازم را در برابر شرایط سخت محیطی تضمین کند. برای اطمینان از عملکرد بهینه سازه خود در مناطق سردسیر یا محیطهایی که در معرض تغییرات دمایی شدید هستند، مشاوره با کارشناسان ما و انتخاب انواع بتن آماده مناسب، گامی حیاتی است. خرید بتن آماده با استانداردهای لازم، سرمایهگذاری بر روی ایمنی و طول عمر سازه شما خواهد بود.
انرژی شکست، مقاومت خستگی و رفتار چسبندگی فولاد-بتن در دماهای پایین
در مقایسه با بتن C60، بتن پرمقاومت با نسبت آب به سیمان کمتر و تخلخل پایینتر، کرنش انبساطی کمتری نشان داد؛ بنابراین، افت مقاومت بتن پرمقاومت پس از چرخههای انجماد–ذوب در دماهای فوقالعاده پایین (سوپرسرمازا) کمتر بود. پس از ۲۰ چرخه انجماد–ذوب در دمای بسیار پایین، تعداد حفرات بزرگ و ریز در بتن بهطور قابلتوجهی افزایش یافت که منجر به تخریب شدید ساختار بتن شد. از سوی دیگر، طبق یافتههای سان و همکاران [22]، نسبت پواسون بتن حساسیت نسبتا کمی نسبت به چرخههای FT نشان داد.
انرژی شکست یکی از ویژگیهای مهمی است که مقاومت بتن در برابر رشد ترک و گسیختگی را توصیف میکند و بیانگر کل انرژی جذبشده بتن از لحظه شروع تا گسترش شکست است. اوهلسون و همکاران [23] آزمایش خمش سهنقطهای انجام دادند تا انرژی شکست و مقاومت خستگی بتن را در بازه دمایی 20 تا 35– درجه سانتیگراد با چهار گرید مختلف بتن (C25، C40، C45 و C100) بررسی کنند. مقاومت خستگی به توانایی ماده برای تحمل بارگذاری و تخلیه مکرر بدون گسیختگی اشاره دارد، و مرتبط با افزایش مقاومت بتن در برابر شکست خستگی در دماهای پایین است. این مقاومت ناشی از مکانیزمهای کنترلکننده انتشار ترک در بارگذاری چرخهای است. شکستهای ناشی از خستگی به طور معمول الگوی ترکهای گستردهتری نسبت به شکستهای ایستا دارند، و در نتیجه ماده پس از شکست خستگی در حالت «ترکخوردهتر» قرار میگیرد. در دمای 35– درجه سانتیگراد، انرژی شکست و مقاومت خستگی بتن نسبت به دمای محیط افزایش چشمگیری نشان داد.
ماتورانا و همکاران [24] نیز با استفاده از تستهای خمش سهنقطهای، انرژی شکست بتن را در بازه دمایی بین 20 تا 170– درجه سانتیگراد ارزیابی کردند و افزایش قابل ملاحظهای در انرژی شکست با کاهش دما مشاهده نمودند. در دمای 170– درجه، انرژی شکست تقریباً سه برابر مقدار آن در دمای اتاق بود. روکو و همکاران [25] مشخصات شکست بتن را در دماهای 20، 20–، 70–، 120– و 170– درجه سانتیگراد بررسی کرده و تستهای خمش و خمش استوانهای استاندارد انجام دادند. نتایج نشان داد با کاهش دما، انرژی شکست و مقاومت کششی ناشی از جدایش (splitting tensile strength) افزایش مییابد که دلیل آن انجماد آب در توده بتن است.
با این حال، پژوهشهای محدودی درباره انرژی شکست بتن پس از چرخههای FT انجام شده است. ژی و همکاران [26] انرژی شکست بتن را پس از چرخههای FT در بازه 20 تا 80– درجه سانتیگراد از طریق آزمایش خمش سهنقطهای بررسی کردند. نتایج نشان داد با کاهش حد پایین دما و افزایش تعداد چرخههای FT، ویژگیهای مکانیکی پایه بتن و نیز سختی آغاز ترک و انرژی شکست روند کاهشی پیدا میکنند.
در همین حال، برخی پژوهشگران رفتار خمشی سازههای بتن مسلح در دماهای سرمازا را بررسی کردند. لیو و همکاران [31] آزمایش خمش چهارنقطهای را بر روی شش تیر بتن مسلح (با ابعاد 40 × 40 × 300 میلیمتر) در بازه دمایی 20 تا 180– درجه سانتیگراد انجام دادند. نتایج نشان داد با کاهش دما، ظرفیت باربری و سختی تیرها افزایش یافت. بهطور مشخص، در دماهای 40–، 80–، 120–، 160– و 180– درجه، ظرفیت باربری نهایی تیرها بهترتیب 1.3، 1.4، 1.9، 2.1 و 2.6 برابر بیشتر از مقدار آن در دمای محیط بود. البته اندازه نمونههای مورد استفاده در این آزمایشها کوچک بود و اطلاعات محدودی ارائه میدادند. یان و ژی [32] آزمایشهای مقیاس بزرگتری را برای بررسی عملکرد تیرهای بتن مسلح در دماهای 20، 40–، 70– و 100– درجه انجام دادند. آنان دوازده گروه آزمایش خمش چهارنقطهای را روی تیرهایی با ابعاد 65 × 120 × 1600 میلیمتر اجرا کردند. نتایج نشان داد مقاومت تیرهای بتن مسلح در دماهای پایین بهطور چشمگیری افزایش مییابد.
این تحقیقات نشان میدهد که بتن در دماهای پایین و در مواجهه با چرخههای انجماد-ذوب، رفتار پیچیدهای از خود بروز میدهد. در حالی که برخی خواص مانند مقاومت فشاری و انرژی شکست ممکن است در دماهای بسیار پایین بهبود یابند، چرخههای مکرر FT میتوانند به ساختار بتن آسیب رسانده و مقاومت آن را کاهش دهند. همچنین، رفتار چسبندگی فولاد-بتن و عملکرد خمشی سازههای بتن مسلح تحت تأثیر قابل توجهی از دما قرار میگیرد.
در آزمابتن ماد، ما بر اساس دانش روز و تحقیقات علمی، تلاش میکنیم تا بتن آمادهای را تولید کنیم که از حداکثر دوام و مقاومت در شرایط گوناگون، از جمله دماهای پایین و محیطهای چالشبرانگیز، برخوردار باشد. برای پروژههایی که نیاز به اطمینان از عملکرد سازه در دماهای بسیار پایین دارند، انتخاب بتن مناسب از اهمیت بالایی برخوردار است. شما میتوانید با مراجعه به بخش خرید بتن آماده و یا تماس با کارشناسان ما، از مشاوره تخصصی ما بهرهمند شوید تا بهترین محصول را برای نیازهای خاص پروژه خود انتخاب کنید. اطمینان از کیفیت و مقاومت بتن، تضمینکننده طول عمر و ایمنی سازه شما در برابر عوامل محیطی است.
ظرفیت نهایی باربری تیرها در دماهای 40-، 70- و 100- درجه سانتیگراد بهترتیب 1.0، 1.1 و 1.3 برابر ظرفیت تیر آزمایششده در دمای محیط بود.
بر اساس مرور مطالعات، آشکار است که مواجهه بتن با چرخههای انجماد–ذوب (FT) در دماهای پایین میتواند منجر به افت خواص مکانیکی آن شود. با این حال، بررسی جامع درباره عملکرد سازههای بحرانی تحت دماهای فوقالعاده پایین و چرخههای مکرر FT هنوز محدود است و هیچیک از مطالعات پیشین به رفتار مقاومت ضربهای (Impact Resistance) چنین سازههایی نپرداختهاند.
پژوهش حاضر بر روی مقاومت ضربهای پانلهای بتن مسلح (RC) تمرکز دارد که طراحی آنها بر اساس گنبد مخازن ذخیره گاز طبیعی مایع (LNG) انجام شده است. این پانلها پس از تجربه چرخههای FT در دماهای فوقالعاده پایین، مورد ارزیابی قرار گرفتند. جهت تحلیل رفتار ضربهای پانلهای بتن مقاوم معمولی (NSC) تحت چرخههای FT، یک مدل عددی توسعه داده شد که در آن مدل رفتاری مصالح (Constitutive Model) بهروزرسانی شده تا اثر تغییرات ناشی از چرخههای انجماد–ذوب در خواص مکانیکی بتن لحاظ شود. سپس با ایجاد مدل عددی تیرهای بتن مسلح، مقاومت ضربهای سازه پس از چرخههای FT در دماهای پایین تحلیل گردید.
۲. مدلهای رفتاری و خواص مصالح
۲.۱ مدل بتن CSCM
مدل پیوسته سطح کپ (Continuous Surface Cap Model – CSCM) یکی از مدلهای معروف رفتاری بتن است که در نرمافزار LS-DYNA و دیگر محیطهای تحلیل اجزای محدود (FEA) برای شبیهسازی رفتار غیرخطی بتن، از جمله تنش–کرنش، گسیختگی و پاسخ دینامیکی به کار میرود.
مدل CSCM در دو نسخه ارائه میشود:
- MAT_CSCM
- MAT_CSCM_CONCRETE
برای نسخهی MAT_CSCM_CONCRETE، سه ورودی اصلی مورد نیاز است:
- چگالی بتن (ρ)
- مقاومت فشاری بدون محصورشدگی (fc)
- حداکثر اندازه سنگدانه (dmax)
بر اساس کد مدل CEB-FIP [33]، چگالی بتن برابر با 2400 kg/m³ برای بتن معمولی و 2500 kg/m³ برای بتن پیشتنیده در نظر گرفته میشود. این مدل بهطور خاص برای بتنهای با مقاومت معمولی (NSC) طراحی شده است که مقاومت فشاری آن بین 28 تا 58 MPa و اندازه سنگدانه بین 8 تا 32 mm قرار دارد [34].
در این پژوهش، به منظور تحلیل عددی گسیختگی در دمای اتاق، از مدل MAT_CSCM_CONCRETE برای شبیهسازی رفتار بتن معمولی استفاده شد. این مدل با وارد کردن مقادیر ρ، fc و dmax سایر پارامترهای رفتاری را بر اساس دادههای تجربی آزمایشگاهی بهصورت خودکار تولید میکند.
با این حال، هنگامی که بتن در معرض چرخههای انجماد–ذوب در دماهای بسیار پایین (Cryogenic FT Cycles) قرار میگیرد، خواص مکانیکی آن دچار تغییر میشود. در این حالت، استفاده از پارامترهای پیشفرض مدل CSCM_CONCRETE ممکن نیست. از اینرو، در تحلیلهای عددی حاضر از مدل MAT_CSCM بهره گرفته شد تا بتوان پارامترهای مهمی همچون مدول الاستیسیته، مقاومت فشاری و انرژی شکست را طبق اثرات چرخههای FT بهروزرسانی کرد.
در آزمابتن ماد، ما نیز با بهرهگیری از همین رویکردهای علمی و مدلهای عددی پیشرفته، تلاش میکنیم تا ترکیبهای بهینه بتن را برای عملکرد ایمن در برابر ضربه و شرایط سرمای شدید طراحی کنیم. برای پروژههای صنعتی یا ذخیرهسازی انرژی که در معرض دماهای پایین قرار دارند، توصیه میشود از بتنهایی با رفتار مکانیکی کنترلشده استفاده شود. برای اطلاع از آخرین محصولات و ترکیبات مقاوم، به بخش
انواع بتن آماده مراجعه کنید.
۲.۱.۱ مدول برشی و مدول حجمی پس از چرخههای انجماد–ذوب (FT)
بر اساس مطالعات گوتو و میورا [35]، یامانه و همکاران [36]، روستاسی و ویدمان [37]، و همچنین شی و همکاران [18, 19]، نمودار شکل 1 کاهش مدول الاستیسیته (Elastic Modulus) بتن با مقاومت معمولی (NSC) را پس از تعداد مختلفی از چرخههای انجماد–ذوب در دماهای پایین خلاصه میکند.
مشاهده میشود که میزان افت مدول الاستیسیته تابع مجموعهای از پارامترهاست، از جمله:
- تعداد چرخههای انجماد–ذوب،
- شدت بارگذاری حرارتی،
- میزان رطوبت نمونهها،
- نسبت آب به سیمان (w/c)،
- و نحوه یا نرخ سرد شدن نمونهها.
اثر چرخههای FT بر کاهش مدول الاستیسیته
برای بتن خاصی، افزایش تعداد چرخههای FT معمولاً منجر به افزایش افت مدول الاستیسیته میشود.
مطابق با نتایج آزمایشهای گوتو و میورا [35] و یامانه و همکاران [36]، هنگامی که نسبت آب به سیمان (w/c) و درصد رطوبت نمونه افزایش مییابد، افت مدول الاستیسیته به صورت سریعتر و شدیدتر رخ میدهد.
روستاسی و ویدمان [37] اثر نرخ سرمایش را بر بتن اشباع از آب که تحت ۸ چرخهی FT قرار گرفته بود بررسی کردند. نتایج نشان داد که افزایش نسبت آب به سیمان باعث کاهش مدول الاستیسیته میشود.
مکانیزم افت مدول
این افت به تغییرات در ساختار داخلی بتن مربوط است:
- تشکیل و گسترش ریزترکها (microcracks)،
- تخریب پیوند بین خمیر سیمان و سنگدانهها.
هر دو پدیده منجر به کاهش سختی و مدول الاستیسیته میشوند. بهطور کلی، از بین رفتن این پیوندها همراه با گسترش ریزترکها موجب افت قابل توجهی در مدولهای برشی (G) و حجمی (K) میگردد.
اثر نسبت آب به سیمان و رطوبت

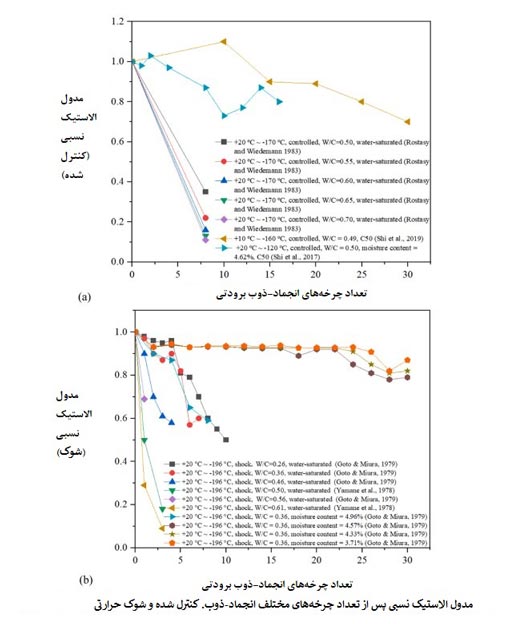

بر اساس شکل 1(b)، تحت شرایط سرمایش مشابه، تغییر نسبت آب به سیمان منجر به کاهش شدیدتر در مدول الاستیسیته نسبت به تغییر در میزان رطوبت میشود.
این امر ناشی از افزایش حجم خلل و فرج و نفوذپذیری در بتن با نسبت بالاتر w/c است که باعث میشود آب بیشتری در حفرات داخلی باقی بماند و هنگام انجماد، فشارهای موضعی بیشتری ایجاد شود.
اثر شوک حرارتی (Shock Cooling)
شرایط شوکی مانند غوطهوری نمونههای بتن در نیتروژن مایع سبب کاهش بسیار زیاد مدول الاستیسیته میشود.
در چنین شرایطی، به دلیل انجماد ناگهانی آب در منافذ بتن، نیروهای شدیدی ایجاد میشوند که منجر به:
- پیدایش ریزترکهای گستردهتر،
- آسیب در شبکه خمیر سیمان،
- افت محسوس مدولهای برشی و حجمی.
روابط تخمینی اثر چرخههای FT
برای تخمین افت مدولها در اثر چرخههای انجماد–ذوب، روابط تجربی زیر قابل استفادهاند:
GFT = G0 (1 - αG NFT)
KFT = K0 (1 - αK NFT)که در آن:
- G0 و K0 بهترتیب مدولهای اولیه در دمای محیطاند،
- NFT تعداد چرخههای انجماد–ذوب،
- αG و αK ضرایب کاهندهی تجربی وابسته به نسبت w/c، رطوبت و نرخ سرمایشاند.
این پارامترها مبنای بهروزرسانی مدل عددی MAT_CSCM برای شبیهسازی دقیق رفتار بتن پس از مواجهه با چرخههای FT محسوب میشوند.
۲.۱.۲ مقاومت فشاری پس از چرخههای انجماد–ذوب (FT)
همانند مدول الاستیسیته، مقاومت فشاری (Compressive Strength) بتن نیز تحت تأثیر عوامل گوناگونی قرار میگیرد، از جمله:
- تعداد چرخههای انجماد–ذوب،
- میزان رطوبت،
- نسبت آب به سیمان (w/c ratio)،
- و تکنیکهای سرمایش (cooling techniques).

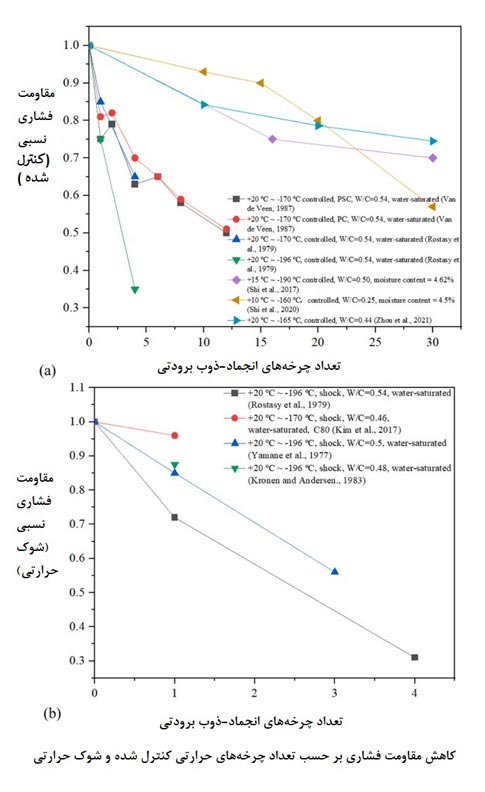

شکل 2 نتایج تجربی حاصل از مطالعات محققان مختلف [8, 15, 16, 18, 20, 21, 36, 38] را به نمایش میگذارد که اثر چرخههای FT را بر مقاومت فشاری بتن نشان میدهد. دادههای این مطالعات، بینش ارزشمندی در خصوص رابطهی بین تعداد چرخههای FT و کاهش مقاومت فشاری حاصله در بتن ارائه میکنند.
محدوده دمایی و اثر آن بر مقاومت فشاری
- محدوده دمایی: بیشتر چرخههای FT در محدوده دمایی از دمای محیط تا 170- یا 196- درجه سانتیگراد انجام شدهاند. در مطالعهی روستاسی و پانچ [14]، محدوده دمایی چرخههای FT از دمای محیط تا 85- درجه سانتیگراد بوده است.
- اثر دمای پایینتر: مشاهده میشود که پایینتر بودن حد دمایی پایینتر در چرخهی FT، منجر به کاهش محسوستری در مقاومت فشاری میگردد. این بدان معناست که قرار گرفتن در معرض دماهای بسیار پایینتر، آسیب بیشتری به ساختار بتن وارد کرده و مقاومت آن را کاهش میدهد.
اثر نسبت آب به سیمان و رطوبت
- نسبت آب به سیمان (w/c ratio): شکل 2(b) به وضوح نشان میدهد که تحت شرایط سرمایش یکسان، نسبت آب به سیمان بالاتر منجر به کاهش چشمگیرتری در مقاومت فشاری نسبی بتن میشود. بتن با نسبت w/c بالاتر، دارای تخلخل بیشتری بوده و آب بیشتری را در خود نگه میدارد که در فرآیند انجماد، فشار داخلی بیشتری ایجاد کرده و ساختار را تخریب میکند.
- میزان رطوبت: در یک محدوده مشخص از چرخههای FT، با استفاده از روش سرمایش و نسبت w/c یکسان، رطوبت بالاتر بتن منجر به کاهش بیشتر مقاومت فشاری تحت تعداد چرخههای FT یکسان میشود. وجود آب بیشتر در منافذ بتن، منبسط شده و تنشهای داخلی بیشتری را در طول چرخههای انجماد-ذوب ایجاد میکند.
اثر شوک حرارتی (Thermal Shock)
- سرمایش کنترلشده در مقابل شوک حرارتی: بر اساس نتایج تجربی روستاسی و همکاران [15]، میتوان استنباط کرد که مقاومت فشاری در معرض شوک حرارتی (thermal shock)، کاهش بسیار قابلتوجهتری نسبت به سرمایش کنترلشده (controlled cooling) تجربه میکند.
- پیامد شوک حرارتی: این امر نشان میدهد که استفاده از روشهای سرمایش ناگهانی (shock cooling) منجر به کاهش سریعتر و شدیدتر مقاومت فشاری بتن میشود. شوک حرارتی تنشهای حرارتی و مکانیکی بسیار بالایی را در مقیاس میکروسکوپی ایجاد میکند که به سرعت باعث گسترش ریزترکها و تخریب ساختار بتن میگردد.
به طور کلی، میتوان چنین نتیجه گرفت که چرخههای انجماد–ذوب، به ویژه در دماهای بسیار پایین و همراه با شوک حرارتی، اثرات مخربی بر مقاومت فشاری بتن دارند. این اثرات با افزایش تعداد چرخهها، نسبت آب به سیمان و میزان رطوبت، تشدید میشوند. این یافتهها برای مدلسازی عددی رفتار بتن در شرایط محیطی سخت (مانند سازههای مناطق قطبی یا تأسیسات برودتی) بسیار حائز اهمیت هستند.
۲.۲ تحلیل تست تکعنصری (Single Element Test Analysis)
برای بررسی تأثیر چرخههای انجماد و ذوب (Freeze–Thaw) بر رفتار مکانیکی بتن، از مدل
CSCM استفاده شده است. در این تحلیل، نمونهای از بتن با مقاومت فشاری اولیه
fc0 = 53.8 MPa انتخاب شده و تحت تأثیر ۱۰، ۲۰ و ۳۰ چرخه FT مورد ارزیابی
قرار گرفته است.
پارامترهای اصلی مدل که با افزایش تعداد چرخههای انجماد–ذوب تغییر میکنند عبارتاند از:
B، GFC، D، GFT و GFS.
این متغیرها بهترتیب نشانگر ضریب سختی، انرژی شکست فشاری، ضریب آسیب، انرژی شکست کششی و انرژی شکست برشی هستند.
فرمولهای بهروزرسانی پارامترها با توجه به چرخههای انجماد–ذوب
ضریب سختی مدل B بر مبنای رابطه تجربی زیر بهروزرسانی میشود:
B = B0 × (1 - 0.015 × N0.5)که در آن B0 مقدار اولیه و N تعداد چرخههای FT است.
انرژی شکست فشاری، انرژی شکست کششی، و انرژی شکست برشی نیز به ترتیب با فرمولهای زیر اصلاح میشوند:
GFC = GFC0 × (1 - 0.02 × N0.45)GFT = α × ( (fc / fc0) )1/3 × GFT0GFS = β × ( (fc / fc0) )1/2 × GFS0در روابط فوق، α و β ضرایب تجربی هستند که بر اساس دادههای آزمایشگاهی بتن در دمای پایین تعیین شدهاند.
این ضرایب در دماهای زیر صفر میل به کاهش دارند و افت تدریجی انرژی شکست را مدل میکنند.
مدلسازی عددی و نتایج
در شبیهسازی عددی، هندسهی نمونه بهصورت المان واحد سهبعدی تحت بارگذاری تکمحوره در نرمافزار تحلیل غیرخطی (مانند LS-DYNA) مدل شده است.
- برای نمونه بدون چرخه FT، منحنی تنش–کرنش رفتاری تقریباً خطی تا محدوده 50 MPa است، سپس وارد ناحیه نرمشوندگی میشود.
- بعد از ۱۰ چرخه FT، سختی اولیه حدود ۸٪ کاهش یافته و مقاومت فشاری به 49.3 MPa میرسد.
- در ۲۰ چرخه FT، افت مقاومت به حدود 14٪ میرسد (حدود 46.2 MPa).
- پس از ۳۰ چرخه FT، افت شدیدتر بوده و مقاومت فشاری به حدود 42 MPa کاهش پیدا میکند.
نتایج مدلسازی نشان میدهد که هرچه تعداد چرخههای FT افزایش یابد، آسیب تجمعی بتن بیشتر شده وپارامترهای انرژی شکست GFC، GFT و GFS کاهش محسوسی دارند.بررسی منحنیهای بار–تغییرمکان نشان میدهد که با افزایش N، ناحیه نرمشدگی در بتن گسترش مییابد و رفتار تنش–کرنش بهصورت غیرخطیتر و شکنندهتر ظاهر میشود.
جمعبندی
مدل اصلاحشده CSCM قادر است اثرات تخریب ناشی از چرخههای انجماد و ذوب را بهخوبی بازنمایی کند.اصلاح ضرایب B، D و پارامترهای انرژی شکست باعث انطباق بهتر مدل با رفتار واقعی بتن در شرایط دمای پایین شده است. این تحلیل پایهای برای توسعه مدلهای عددی دقیقتر جهت مطالعه آسیبهای حرارتی و یخبندان بتن محسوب میشود.
۲.۲ تحلیل تست تکعنصری

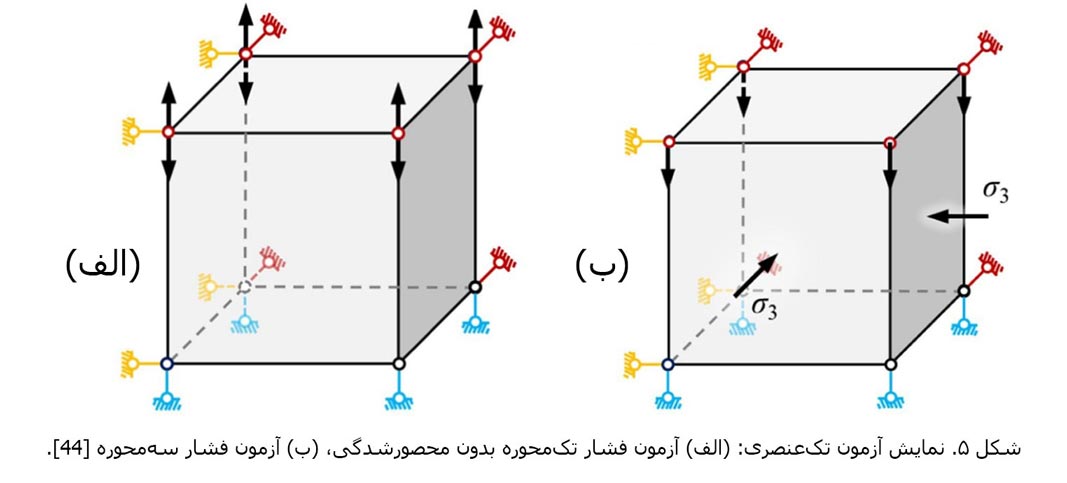

در تستهای تکعنصری، کنترل جابجایی در تست فشاری تکمحوره بدون محصورکننده با استفاده از کلیدواژهPRESCRIBED_MOTION به دست آمد که امکان کنترل دقیق جابجایی اعمالی را فراهم میکند (همانطور که در شکل 5(الف) نشان داده شده است).
برای شبیهسازی شرایط تست فشاری سهمحوره، فشار محصورکننده به چهار سطح مدل NSC اعمال شد، در حالی که بار فشاری با فشار به سطح بالایی وارد گردید. این پیکربندی امکان شبیهسازی شرایط فشاری سهمحوره را که ماده NSC تجربه میکند، فراهم آورد (همانطور که در شکل 5(ب) نشان داده شده است). شکل 6 رابطه تنش–کرنش NSC را تحت فشار تکمحوره پس از 10، 20 و 30 چرخه FT نشان میدهد.

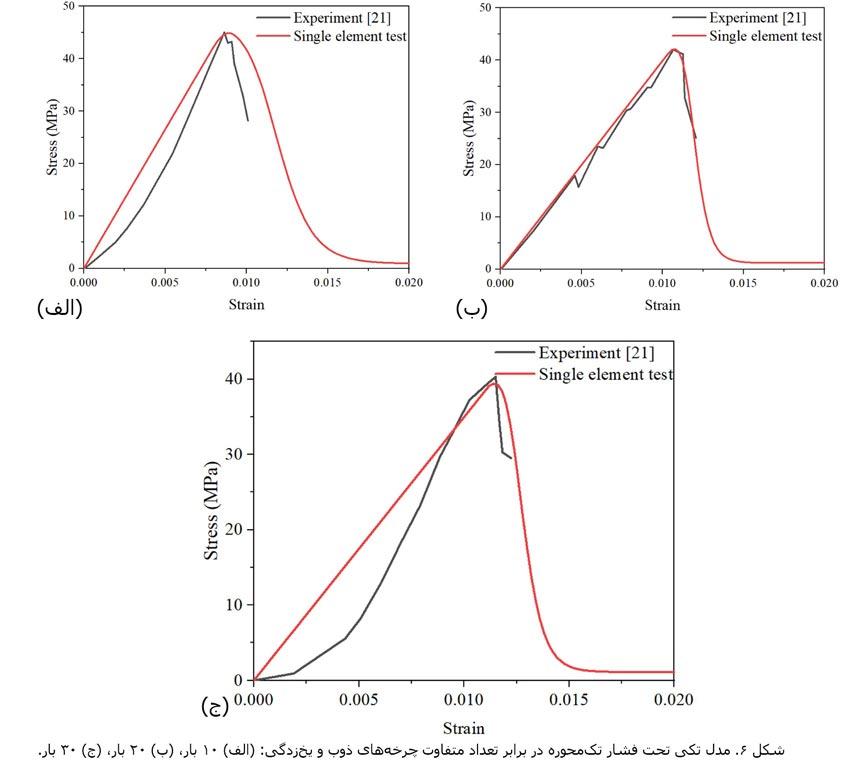

به وضوح میتوان دید که نتیجه شبیهسازی مطابقت خوبی با نتایج تجربی ژو و همکاران [21] دارد.

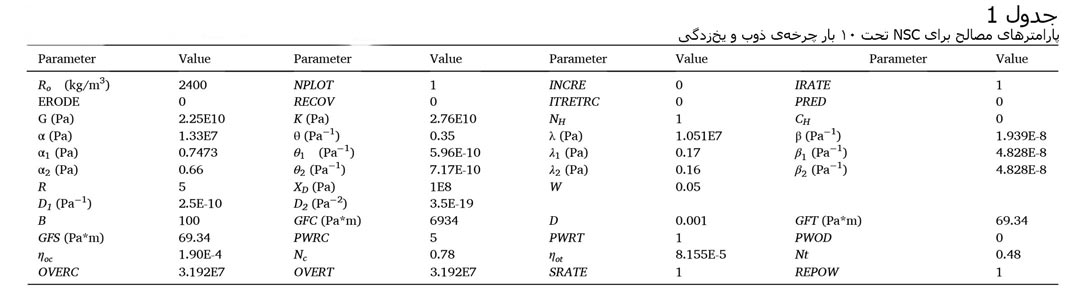

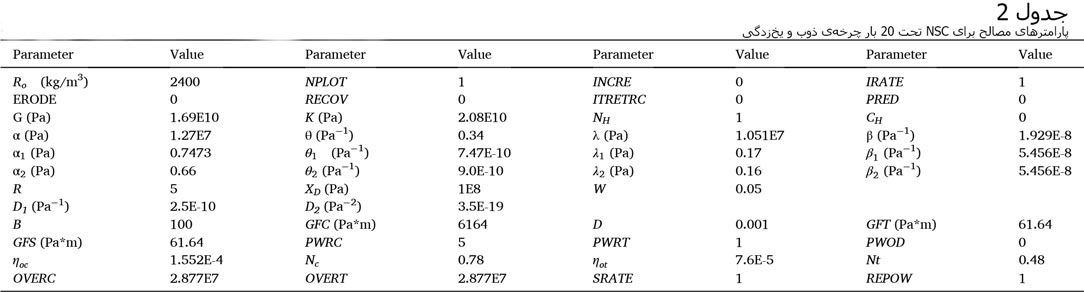

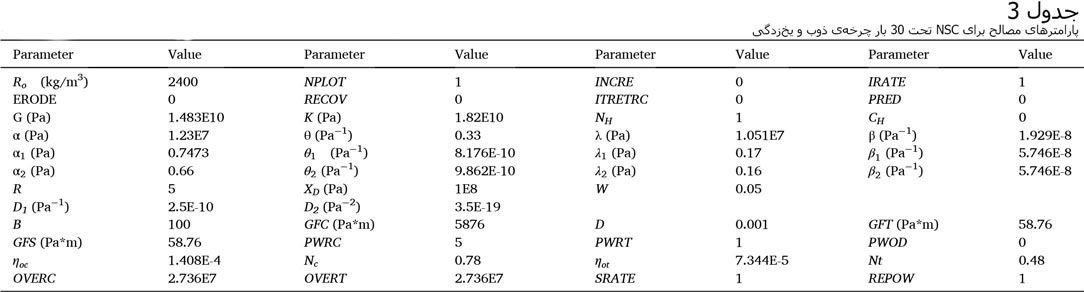

جداول 1، 2 و 3 خلاصه جامعی از پارامترهای CSCM برای NSC در تعداد مختلف چرخههای FT، برگرفته از نتایج تجربی، ارائه میدهند.

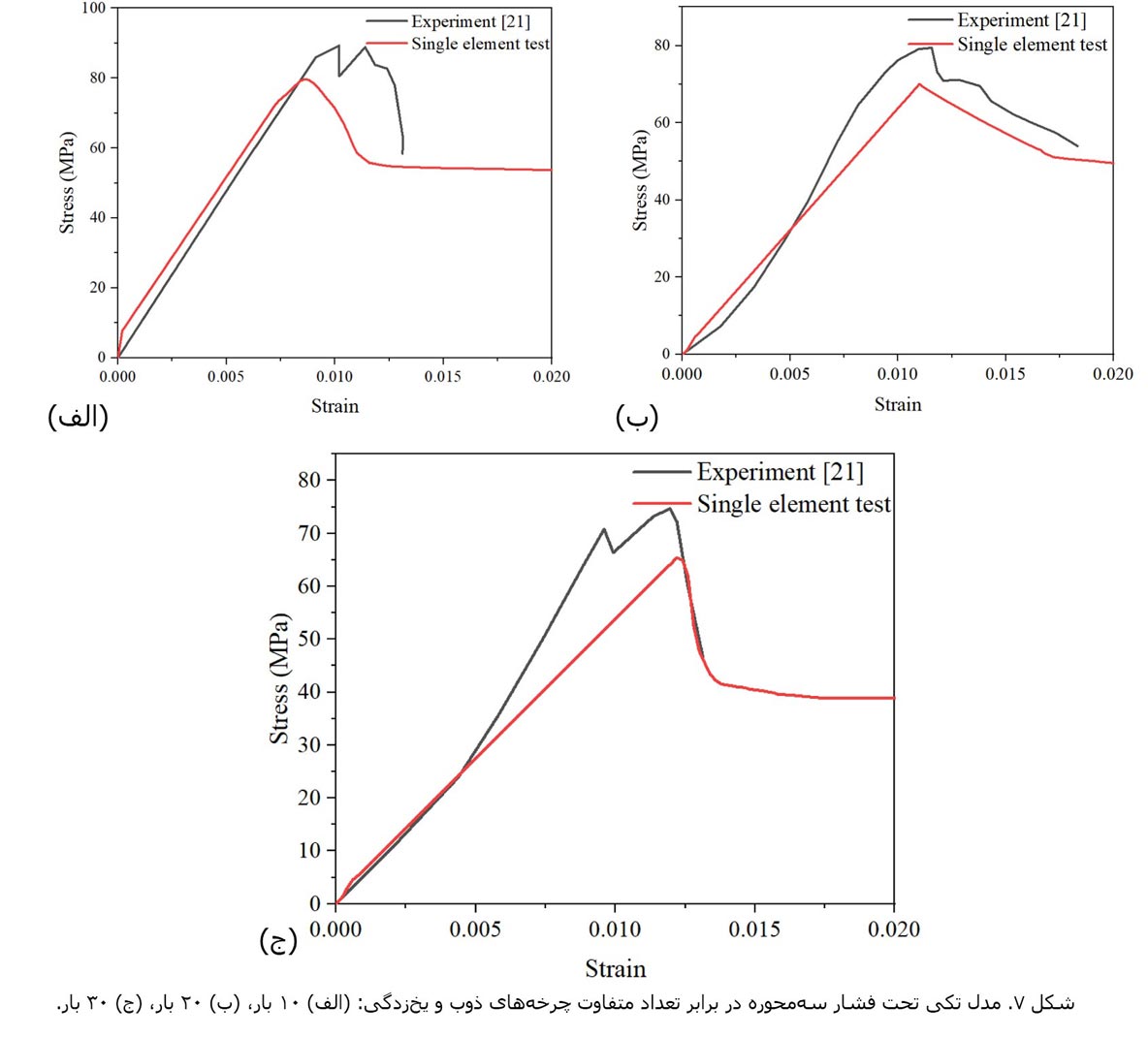

شکل 7 منحنی تنش–کرنش NSC را تحت فشار سهمحوره پس از 10، 20 و 30 چرخه FT نشان میدهد.
خطای مقاومت نهایی در مقایسه با نتایج تجربی پس از 10، 20 و 30 چرخه FT به ترتیب
10.47%، 11.75% و 11.92% بود.
در حوزه تحلیل عددی مصالح سیمانی، خطاهای پیشبینی شده کمتر از 20% عموماً در محدوده قابلقبول هستند.
با این حال، باید توجه داشت که پارامترهای تنظیمشده در مدل CSCM تمایل به دستکم گرفتن (underestimate) مقاومت مواد تحت فشارهای محصورکننده بالا دارند [44]. اگرچه مدل CSCM تقریب رضایتبخشی از دادههای تست را در مواردی بدون محصورکنندگی نشان میدهد، اما در سناریوهای با محصورکنندگی بالا، پاسخ عددی برای مطابقت حتی با حداکثر مقاومت مشاهدهشده در دادههای تجربی، ناپایدار میشود [45].
۲.۳ مدل میلگرد فولادی (Steel Reinforcements Model)
میلگردهای فولادی خواص حرارتی متفاوتی نسبت به ماتریس بتنی دارند. آنها تحت شرایط برودتی (cryogenic conditions) تغییرات ابعادی ناچیزی از خود نشان میدهند. این تفاوت در خواص انبساط و انقباض حرارتی بین میلگرد و ماتریس بتنی میتواند سطحی از محافظت را برای میلگرد فراهم کند.
- تحقیقات یان و شی: این تحقیقات بر روی میلگردهای فولادی در دماهای پایین انجام شد و نتایج نشان داد که مدول الاستیسیته، مقاومت کششی و مقاومت نهایی میلگردها با کاهش دما افزایش مییابد.
- یافتههای یونگ و همکاران :یونگ و همکاران بیان کردند که شکست خستگی (fatigue failure) فولاد پس از 104 چرخه بارگذاری در دمای پایین رخ میدهد.
رفتار مکانیکی میلگردها: خواص مکانیکی میلگردهای فولادی در طول قرار گرفتن در معرض چرخههای FT، رفتار نسبتاً پایداری از خود نشان میدهند.
فرض محافظهکارانهای که برای هدایت نتایج شبیهسازی عددی در این مطالعه اتخاذ شد این بود که خواص میلگردها پس از چرخههای FT در دمای پایین، بدون تغییر نسبت به دمای اتاق باقی میمانند.
۳. اعتبارسنجی پنل بتنی مسلح تحت بار ضربه (Validation of Reinforced Concrete Panel under Impact Loadings)
همانطور که قبلاً ذکر شد، ایمنی و عملکرد بسیاری از سازهها در دماهای بسیار پایین چالشبرانگیز است، به ویژه برای مخازن ذخیرهسازی گاز طبیعی مایع (LNG).
هدف این مطالعه، اعتبارسنجی مقاومت ضربه پنلهای کامپوزیتی بتن مسلح/لاینر فولادی در دمای محیط، با الهام از طراحی گنبد در مخازن ذخیرهسازی LNG، با استفاده از دادههای تجربی زو و همکاران [49] است.
- اجزای هدف کامپوزیتی: شامل بتن، میلگردها، استادها (studs) و لاینر فولادی.

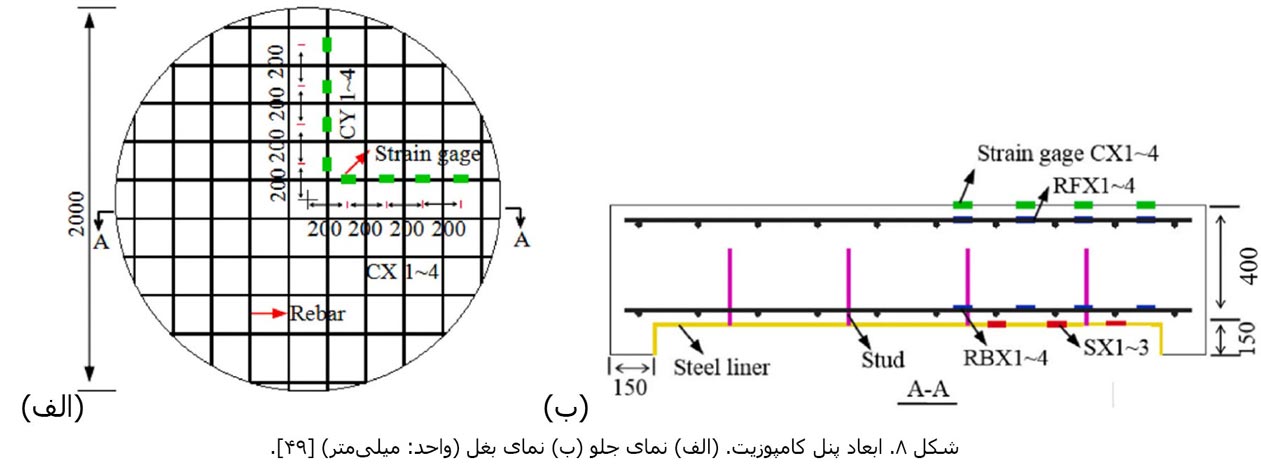

- ابعاد پنل: قطر پنل 2000 mm. دو لایه میلگرد با فاصله 20 mm @ 200 mm وجود داشت. هشت استاد با قطر 12 mm در پنل هدف تعبیه شد؛ چهار عدد در شعاع 300 mm و چهار عدد در شعاع 700 mm. لاینر فولادی با ضخامت 3 mm در پایین پنل بتنی جوش داده شد. جزئیات بیشتر در [49] موجود است.
- مدلسازی عددی: با استفاده از نرمافزار

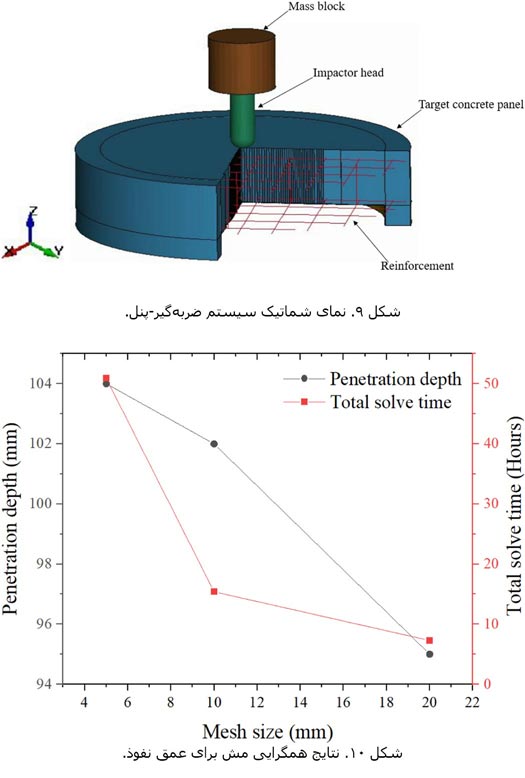

LS-DYNA. مدل عددی ضربهگیر و پنل هدف در شکل 9 نشان داده شده است. - مشخصات ضربهگیر: شامل بلوک وزنی و سر ضربهگیر (100 kg).شعاع سر کروی صاف برای سر ضربهگیر 75 mm و ارتفاع بدنه استوانهای 375 mm بود.
جزئیات تست و مدلسازی
- نمونههای مورد ارزیابی:
- نمونه اول: ضربهگیر 500 kg از ارتفاع 35 m (سرعت 26.19 m/s).
- نمونه دوم: ضربهگیر 800 kg از ارتفاع 25 m (سرعت 22.13 m/s).
- تابع اعمال سرعت:
INITIAL_VELOCITY_GENERATIONدرLS-DYNAبرای شبیهسازی سرعت ضربه استفاده شد. - تستهای همگرایی مش (Mesh Convergence):
سه گروه تست با اندازههای مش 5 mm، 10 mm و 20 mm.
برای تعادل بین دقت و هزینه محاسباتی، اندازه مش نهایی 10 mm تعیین شد (شکل 10). - مدلهای مواد:
بتن:MAT_CSCM_CONCRETE، چگالی 2400 kg/m³، مقاومت فشاری 43.2 MPa، سنگدانه 19 mm.
استادها و میلگردها:MAT_PIECEWISE_LINEAR_PLASTICITY.لاینر فولادی:MAT_PLASTIC_KINEMATIC.
سر و بلوک وزنی ضربهگیر:MAT_RIGID. - پارامترهای ورودی مواد:

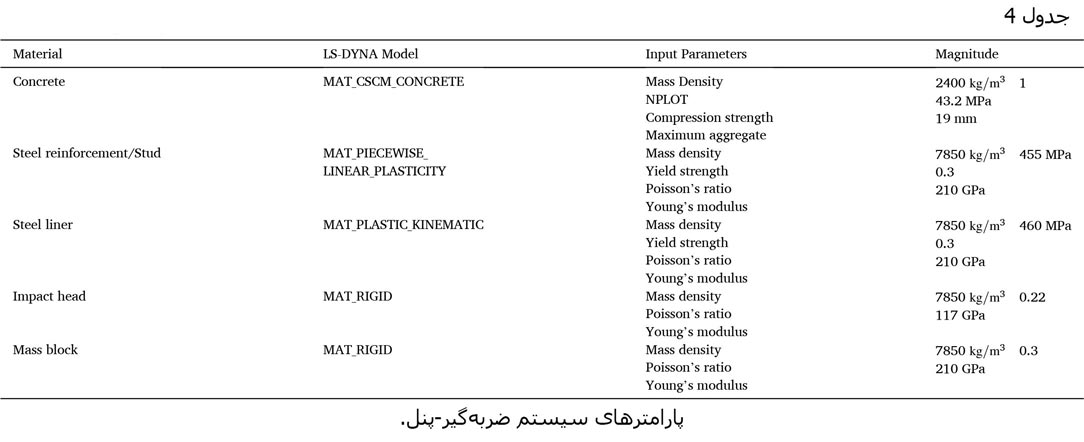

جدول 4 خلاصهای از پارامترهای ورودی برای هر ماده را ارائه میدهد
- مدلسازی تماس:
AUTOMATIC_NODES_TO_SURFACEبین میلگردها و ضربهگیر.ERODING_SURFACE_TO_SURFACEبین بتن و ضربهگیر.AUTOMATIC_SINGLE_SURFACEبین بتن و لاینر فولادی.- لغزش میلگرد در
CONSTRAINED_BEAM_IN_SOLIDلحاظ نشده است.

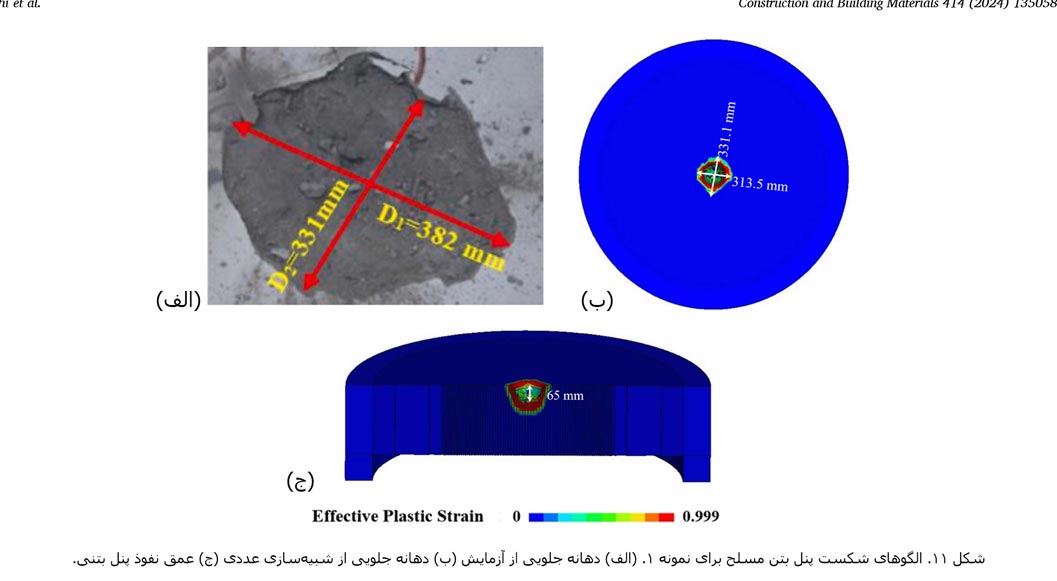

- الگوهای شکست: الگوهای شکست مشاهده شده در نمونه اول تطابق نزدیکی با یافتههای تجربی داشت (شکل 11). D1 و D2 به ترتیب حداکثر و حداقل قطر دهانه (crater) هستند. قطر دایره معادل دهانه Deq مطابق رابطه محاسبه میشود:
Deq = √(D1 × D2)
۳. اعتبارسنجی پنل بتنی مسلح تحت بار ضربه:

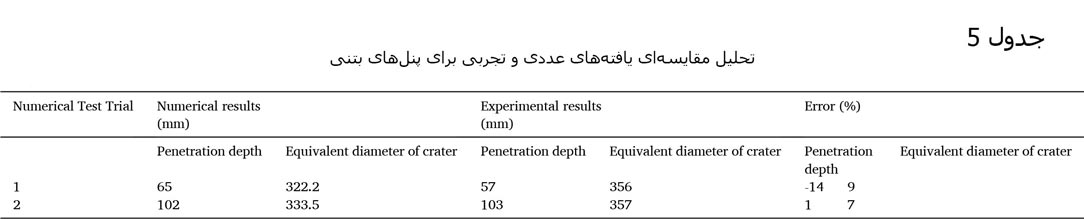

مقایسه نتایج عددی و تجربی:
- نمونه اول (500 کیلوگرم، 35 متر):
- قطر معادل دهانه (Deq) پیشبینی شده عددی: 322.2 میلیمتر.
- نتیجه تجربی اندازهگیری شده: 356 میلیمتر.
- اختلاف تقریبی: 9.5%.
- عمق نفوذ پیشبینی شده عددی: 65 میلیمتر.
- نتیجه تجربی اندازهگیری شده: 57 میلیمتر.
- اختلاف تقریبی: 14.0%.

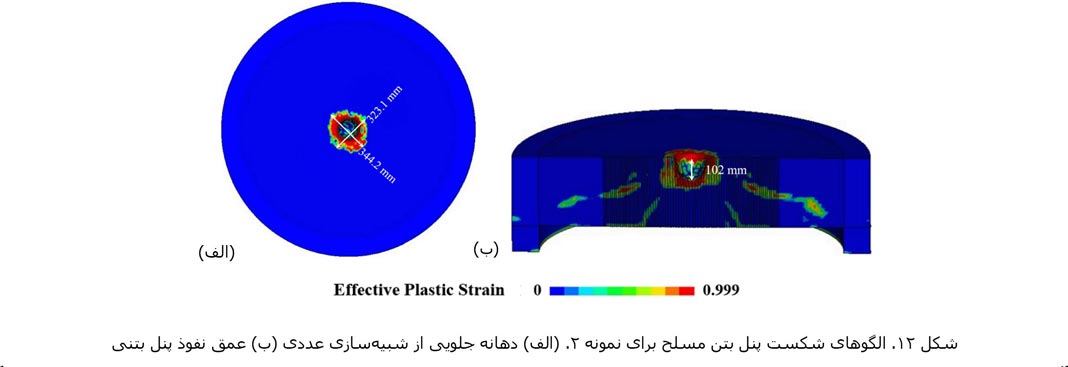

- نمونه دوم (800 کیلوگرم، 25 متر):
- قطر معادل دهانه (Deq) پیشبینی شده عددی: 333.5 میلیمتر.
- نتیجه تجربی اندازهگیری شده: 357 میلیمتر.
- اختلاف تقریبی: 6.6%.
- عمق نفوذ پیشبینی شده عددی: 102 میلیمتر.
- نتیجه تجربی اندازهگیری شده: 103 میلیمتر.
- اختلاف تقریبی: 0.97%.
این نتایج نشاندهنده همراستایی واضح بین پیشبینیهای عددی و اندازهگیریهای تجربی است (شکل 12).
بنابراین، استفاده از این مدل عددی امکان شبیهسازی دقیق رفتار ضربه در پنلهای بتنی مسلح تحت چرخههای انجماد–ذوب (FT) را در مطالعات آتی فراهم میکند.
۴. مقاومت ضربه پنل بتنی مسلح پس از چرخههای برودتی انجماد-ذوب (FT)
در بخش پیشین، اعتبارسنجی مدل مادی و عددی، قابلیت آن را در پیشبینی دقیق مقاومت ضربه پنل بتنی مسلح در شرایط دمای محیط اتاق نشان داد. با این حال، در مورد مخازن ذخیرهسازی LNG، یک مانع اضافی برای یکپارچگی سازه به دلیل اثرات چرخههای FT وجود دارد. برای تحلیل تأثیر چرخههای FT بر پنل بتنی مسلح پس از قرار گرفتن در معرض این چرخهها، چهار گروه مختلف آزمایش شدند: بدون چرخه FT، 10 بار، 20 بار و 30 بار چرخه FT. دما از 20 درجه سانتیگراد تا -165 درجه سانتیگراد با سرعت خنکسازی 2-3 درجه سانتیگراد بر دقیقه متغیر بود. ضربه گیر 500 کیلوگرمی از ارتفاع 35 متری (سرعت ضربه 26.19 متر بر ثانیه) رها شد.
ابعاد پنل بتنی مسلح در بخش 3.2 مورد بحث قرار گرفت. در این بخش، مقاومت فشاری بتن برابر با 53.8 MPa تنظیم شد.
- مدلسازی مواد:
- مدل
MAT_CSCM_CONCRETEبرای تحلیل بتن بدون هیچگونه مواجهه با چرخههای FT استفاده شد. - مدل
MAT_CSCMبرای مطالعه خواص متغیر بتن معمولی (NSC) تحت تعداد مختلف چرخههای FT به کار گرفته شد. پارامترهای ورودی در جداول 1، 2 و 3 خلاصه شدهاند. - سایر مواد مانند میلگردها، لاینر فولادی و ضربهگیر و غیره، همانند بخش 3.2 بودند.
- مدل
نتایج و تحلیل:

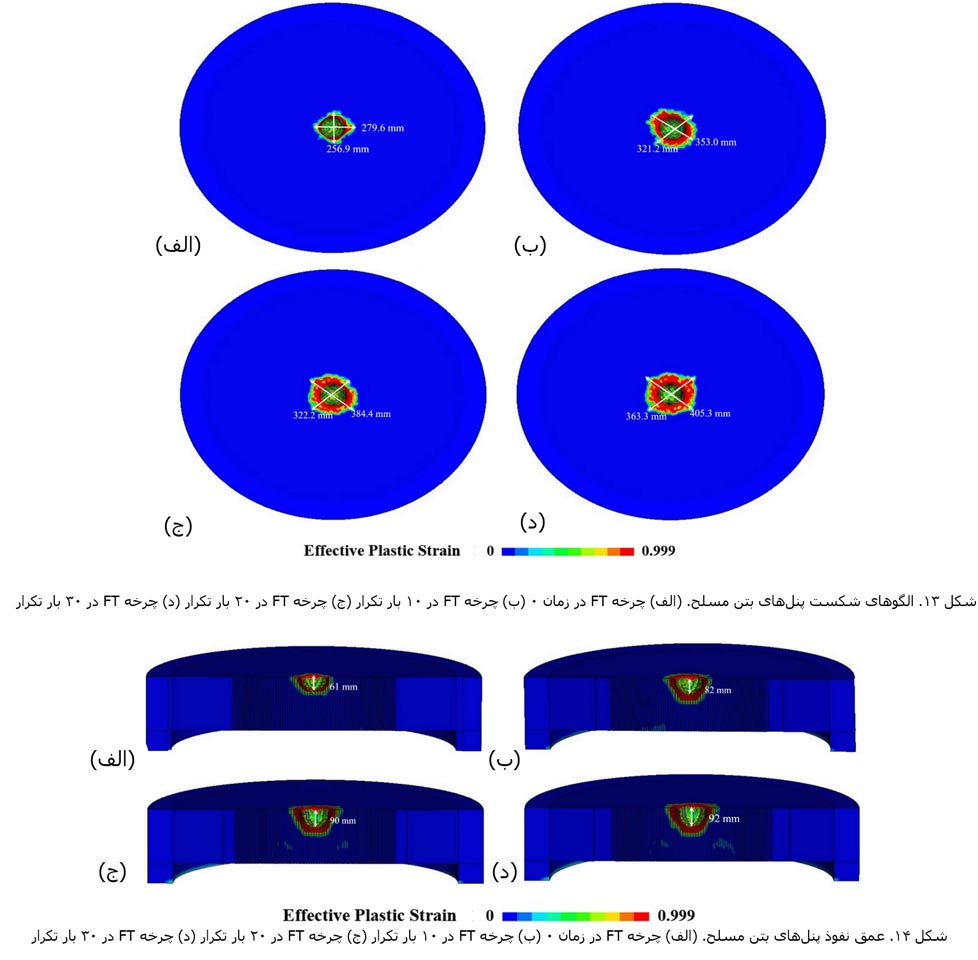

- الگوهای شکست: الگوهای شکست پنل بتنی مسلح هدف در شکل 13 ارائه شده است.
با افزایش تعداد چرخههای FT، ابعاد حفره (crater) در سطح بالایی پنل هدف نیز گسترش یافت.- قطر معادل حفره (Deq) در سطح بالایی پنل برای 0، 10، 20 و 30 چرخه FT به ترتیب 268.0 mm، 336.7 mm، 351.9 mm و 383.7 mm بود.

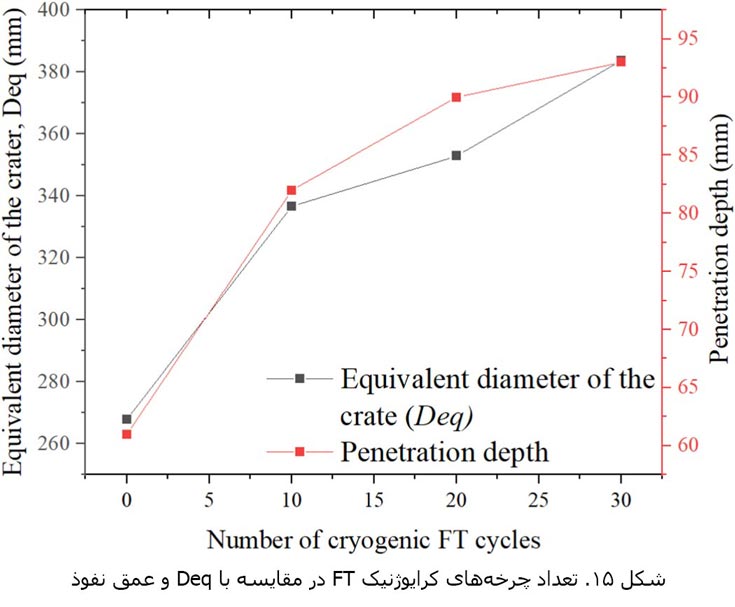

- پس از 10، 20 و 30 چرخه FT، قطر معادل حفره به ترتیب 1.25، 1.31 و 1.43 برابر بیشتر از نمونه بدون چرخه FT بود. این نشاندهنده بزرگ شدن تدریجی حفره جلویی با هر چرخه FT اضافی است.
- عمق نفوذ: با تشدید تعداد چرخههای FT، افزایش متناظر در عمق نفوذ پنل هدف مشاهده شد (شکل 14).
- اندازهگیری عمق نفوذ برای 0، 10، 20 و 30 چرخه FT به ترتیب 61 mm، 82 mm، 90 mm و 93 mm بود.
- پس از 10، 20 و 30 چرخه FT، عمق نفوذ به ترتیب 1.34، 1.48 و 1.52 برابر بیشتر از نمونه بدون چرخههای FT افزایش یافت.
- نتیجهگیری کلی: این یافتهها نشان میدهند که مقاومت ضربه سازههای بتنی تحت تأثیر چرخههای FT قرار میگیرد.
قرار گرفتن مکرر در معرض شرایط انجماد و ذوب میتواند منجر به افزایش در ابعاد حفرهها در سطح و عمق نفوذ شود (شکل 15).
با افزایش تعداد چرخههای FT، این اثرات برجستهتر میشوند، که نشان میدهد سازههای بتنی در طول زمان مقاومت ضربه کمتری را تجربه میکنند.
همانطور که از بخش 2 مشخص شد، این پدیده با کاهش عملکرد بتن مانند مقاومت فشاری، مقاومت کششی برشی و انرژی شکست پس از چرخههای FT برودتی مرتبط است. این تخریب در مقاومت ضربه یک ملاحظه حیاتی برای دوام طولانیمدت و عملکرد چنین سازههایی است و نیاز به ارزیابی دقیق و استراتژیهای کاهشی مناسب در شیوههای طراحی و نگهداری دارد.
۵. مطالعه پارامتری (Parametric Study)
با استفاده از مدل مذکور، یک مطالعه پارامتری برای بررسی رفتار ضربه پنلهای بتنی هدف، هم در شرایط دمای محیط و هم پس از گذراندن چرخههای FT، انجام شد. هدف این مطالعه بررسی تأثیر پارامترهای مختلف بر پاسخ پنل بود. اندازه مش و مدل مواد مشابه بخش 4 بودند. در این بخش، تأثیر سرعت ضربه و جرم ضربهگیر در دمای محیط و پس از 10 چرخه FT برودتی بررسی خواهد شد.
۵.۱. تأثیر سرعت ضربه (Effect of Impact Velocity)
برای ارزیابی تأثیر سرعتهای مختلف ضربه بر پنلهای بتنی مسلح پس از گذراندن چرخههای FT، چهار گروه مختلف سرعت ضربه بررسی شد. این گروهها شامل سرعتهای ضربه 19.70 m/s (معادل ارتفاع سقوط 20 متر)، 22.13 m/s (ارتفاع سقوط 25 متر)، 24.24 m/s (ارتفاع سقوط 30 متر) و 26.19 m/s (ارتفاع سقوط 35 متر) بود. در طول آزمایشها از وزن 500 کیلوگرم به عنوان ضربهگیر استفاده شد.

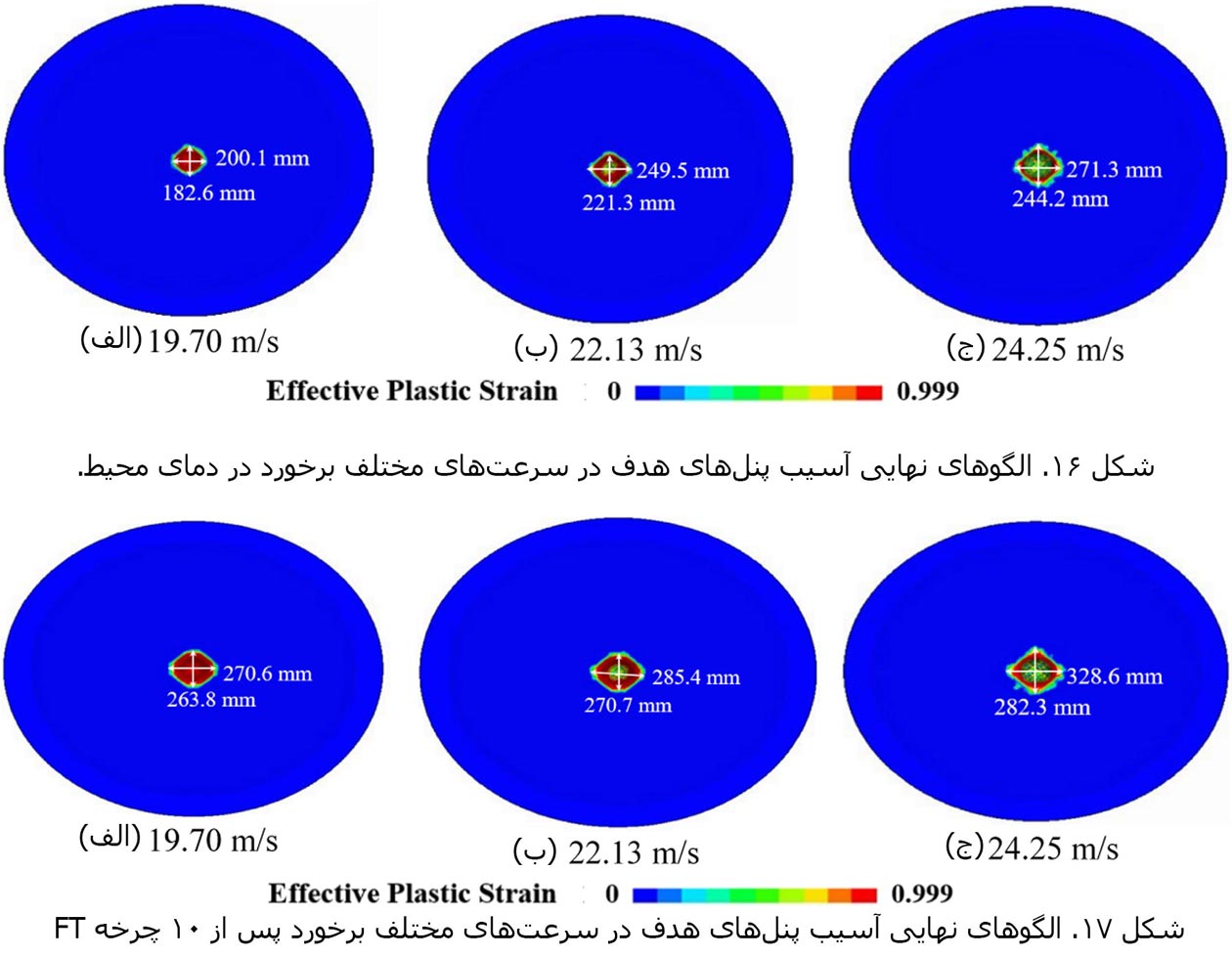

- در دمای محیط: شکل 16 الگوهای شکست پنلهای بتنی مسلح در دمای محیط تحت سرعتهای مختلف ضربه را نشان میدهد.
- قطر دایره معادل حفره با ارتفاع سقوط 20 متر، 25 متر و 30 متر به ترتیب 191.1 mm، 221.3 mm و 257.4 mm بود.
- عمق نفوذ به ترتیب 51 mm، 55 mm و 60 mm بود.
- پس از 10 چرخه FT: شکل 17 الگوهای نهایی آسیب پنلهای هدف را تحت سرعتهای مختلف ضربه پس از 10 چرخه FT نشان میدهد.
مشابه شرایط محیطی، سرعتهای ضربه بالاتر منجر به آسیب شدیدتر به پنلها شد.- قطر دایره معادل حفره در همان سرعتهای ضربه 19.70، 22.13 و 24.24 متر بر ثانیه به ترتیب 267.2 mm، 278.0 mm و 304.6 mm اندازهگیری شد.
روشن بود که پنلها در دمای محیط، مقاومت ضربه بیشتری نسبت به پنلهای پس از 10 چرخه FT دارند.

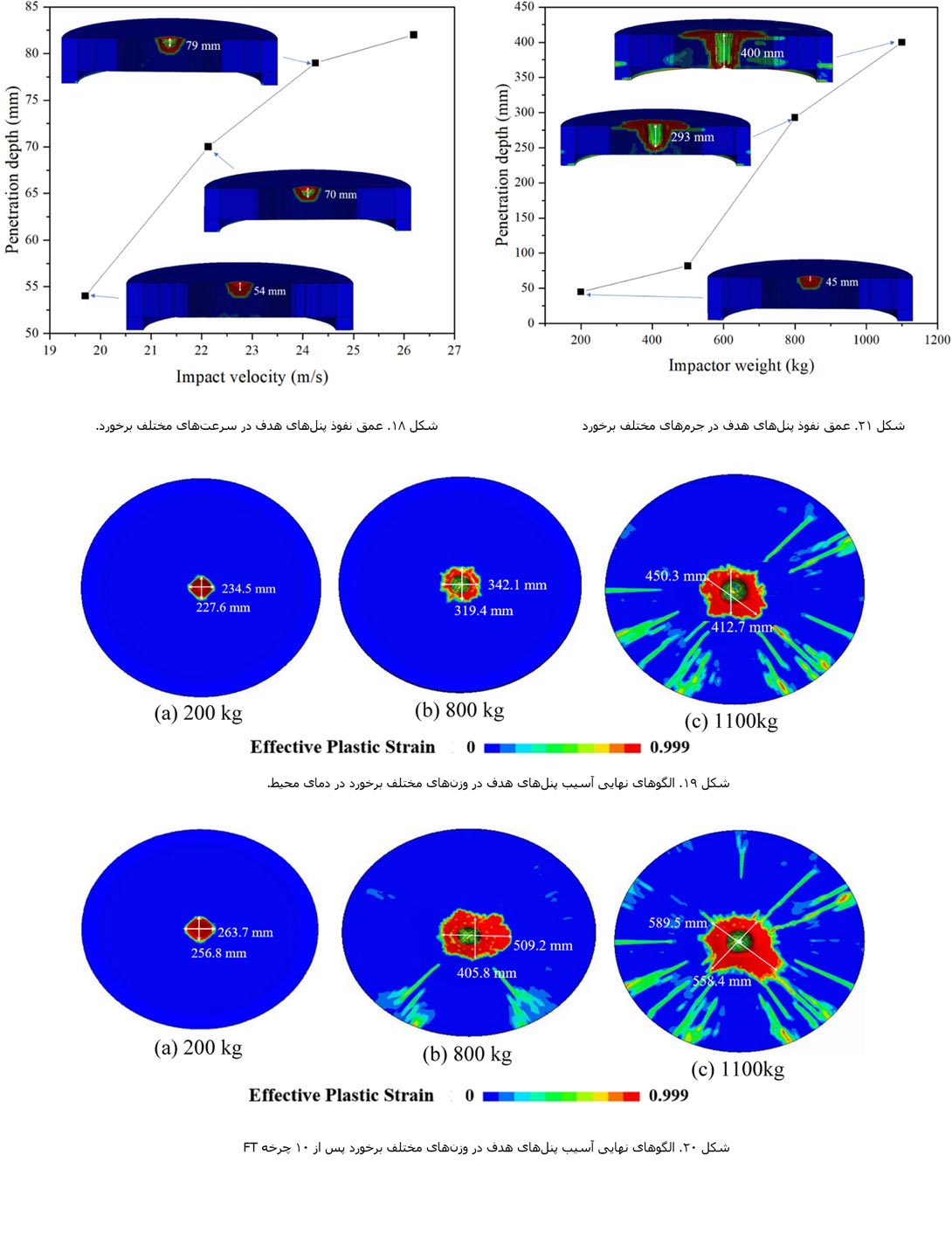

- رابطه سرعت و عمق نفوذ: همانطور که در شکل 18 نشان داده شده است، با افزایش سرعت ضربه، عمق نفوذ بیشتری در پنل مشاهده شد.
- در سرعتهای ضربه 19.70، 22.13 و 24.24 متر بر ثانیه، عمق نفوذ به ترتیب 54 mm، 70 mm و 74 mm اندازهگیری شد. این نشان میدهد که سرعتهای ضربه بالاتر با نفوذ عمیقتر به پنل همراه هستند.
- با جرم ضربه معادل، مشخص بود که مقاومت ضربه پنلهای بتنی پس از 10 چرخه FT پایینتر از عملکرد آنها در دمای اتاق بود.
نتیجهگیری
در صنعت ساخت و ساز، درک کامل رفتار بتن تحت شرایط محیطی مختلف، به ویژه عواملی چون دما و ضربه، برای تضمین ایمنی و طول عمر سازهها امری حیاتی است. نتایج تحقیقات اخیر، به ویژه در زمینه تأثیر چرخههای انجماد-ذوب (FT) بر پنلهای بتنی مسلح، بینشهای ارزشمندی را ارائه میدهد که مستقیماً با کیفیت و دوام بتن مورد استفاده در پروژههای ساختمانی مرتبط است.
یافتههای مهم تحقیق:

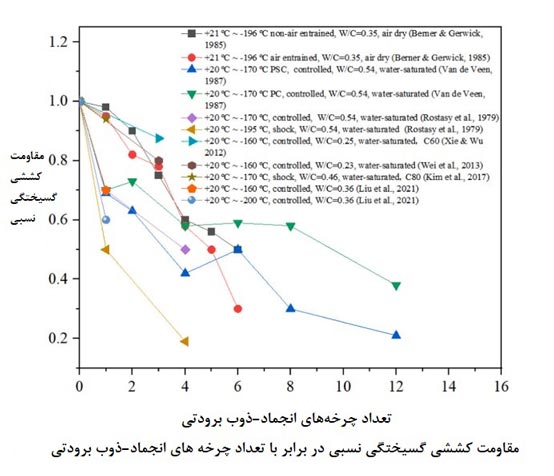

- کاهش مقاومت بتن در برابر سرما: تحقیقات نشان داده است که قرار گرفتن بتن در معرض چرخههای مکرر انجماد و ذوب، منجر به کاهش قابل توجهی در خواص مکانیکی آن میشود. این امر شامل افت مدول الاستیسیته، مقاومت فشاری، مقاومت کششی و انرژی شکست بتن است.
- افزایش آسیبپذیری در برابر ضربه: بتنی که چرخههای انجماد-ذوب را تجربه کرده است، مقاومت کمتری در برابر ضربه از خود نشان میدهد. این بدان معناست که پنلها یا سازههای بتنی در معرض این شرایط، آسیبپذیرتر بوده و احتمال ایجاد ترک، حفره عمیقتر و حتی سوراخ شدن در اثر ضربه افزایش مییابد.
- اهمیت شرایط محیطی: این یافتهها تأکید میکنند که بتن مورد استفاده در مناطق با تغییرات دمایی شدید (مانند زمستانهای سرد) یا سازههایی که در معرض ضربههای ناگهانی قرار میگیرند، نیازمند دقت ویژهای در انتخاب و اجرای صحیح است.
ارتباط با محصولات و خدمات آزمابتن ماد:
درک این یافتههای علمی به ما کمک میکند تا اهمیت استفاده از بتن با کیفیت و متناسب با شرایط محیطی پروژه را بهتر درک کنیم. در آزمابتن ماد، ما متعهد به ارائه بهترین و مقاومترین انواع بتن آماده هستیم تا سازه شما را در برابر چالشهای محیطی محافظت کنیم.
- بتن آماده با کیفیت برای مقاومت در برابر شرایط سخت: ما انواع مختلفی از بتن آماده را ارائه میدهیم که برای مقاومت در برابر شرایط محیطی مختلف، از جمله دماهای پایین و ضربههای احتمالی، فرموله شدهاند. با انتخاب بتن مناسب از سبد محصولات ما، میتوانید اطمینان حاصل کنید که سازه شما دوام و استحکام لازم را خواهد داشت. برای مشاهده انواع بتن آماده اینجا کلیک کنید
- تضمین کیفیت و تحویل سریع: با تکیه بر بزرگترین ناوگان حمل و نقل بتن آماده در منطقه، ما تضمین میکنیم که بتن مورد نیاز شما با کیفیت تضمین شده و در اسرع وقت به محل پروژه شما ارسال شود. برای خرید بتن آماده و سفارش با ما تماس بگیرید
- تخصص و مشاوره: تیم متخصصان ما آماده ارائه مشاوره برای انتخاب بهترین نوع بتن با توجه به شرایط خاص پروژه و محیطی شما است تا بهترین عملکرد و بالاترین دوام را تضمین کند.
نتیجهگیری نهایی:
انتخاب بتن مناسب، سرمایهگذاری بر روی ایمنی، دوام و طول عمر سازه شماست. یافتههای علمی اخیر نقش حیاتی شرایط محیطی را در عملکرد بتن برجسته میکنند. آزمابتن ماد با ارائه بتن آماده با کیفیت بالا و خدمات تخصصی، همراه شما در ساخت سازههایی مقاوم و پایدار است.
با تکیه بر بزرگترین ناوگان منطقه، اجازه نمیدهیم حتی یک ثانیه پمپ پروژه شما خشک بماند. همین حالا برای رزرو نوبت و استعلام قیمت اقدام کنید.
